TUBAO SAS

Sommaire Qui sommes-nous ? WEHOLITE Avantages Logistique intégrée Assainissement Eau potable Industrie/Agriculture Poste de relevage Canalisation gravitaire / Conduite forcée Matériaux utilisables pour les zones d’enrobage Caractéristiques dimensionnelles Passages inférieurs Réacteurs à Biogaz / Stockage de boues Applications marines Panneau plat / Chambre d’inspection Mini station d’épuration Raccord par collier extérieur Raccord flexible WEHOFLEX Raccord par soudure intérieure et extérieure Optimisation des chantiers Rehausse - schéma de principe Prescriptions de pose Pose des tuyaux Propriétés du PEHD WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 3 Qui sommes-nous ? HISTORIQUE La société Auzou Citernes réalise les premières citernes reconditionnées pour le stockage de l’engrais liquide (agriculture). Début de l’activité de négoce de cuves et citernes neuves pour le stockage d’eau, d’hydrocarbures, etc. (industrie et agricole). Aménagement d’une aire de stockage de 40 000 m² sur le site historique de Bosc le Hard. Lancement de la gamme des cuves de récupération des eaux de pluie : «plug and play». Lancement des solutions pour le relevage et la régulation de l’eau. Création de la marque TUBAO® et réflexion sur le concept des buses métalliques. Lancement de la fabrication TUBAO®. Construction de notre nouvelle usine sur le site de Saint Saëns. Lancement des bassins d’infiltration visitables. Tubao s’équipe d’une grue de parc à télécommande déportée pour optimiser la manutention des buses métalliques. Tubao élargit sa gamme avec les buses PEHD WEHOLITE®. Nouvelle unité de production WEHOLITE®. 1965 1986 2001 2002 2008 2009 2010 2011 2016 2017 Moyens adaptés Muni d’un service logistique intégré, nos porteurs remorques équipés de grue de 66 et 72 tonnes permettent le déchargement des tubes WEHOLITE selon la zone géographique. Sécurité Le professionnalisme et l’expérience de nos chauffeurs grutiers vous garantissent une mise en place ou un déchargement en toute sécurité. Les livraisons sont cadencées et optimisées. TUBAO S.A.S. VOUS PRÉSENTE SA SOLUTION WEHOLITE Depuis plus de 50 ans, notre société s’est spécialisée dans le traitement, le stockage, la régulation, le relevage et la réutilisation de l’eau. Avec plus de 50 000 références chantiers I! t notre actif, nous pouvons affirmer que nous possédons une très bonne maîtrise des techniques de gestion de l’eau. Notre vision : Notre métier, c’est l’eau, et l’eau c’est l’enjeu du 21 AUu siècle. Notre mission : Imaginer les meilleures solutions durables pour la gestion de l’eau. Nos valeurs : La confiance, la proximité humaine, le respect des engagements, le dynamisme et le progrès. Notre équipe se compose d’un service technico-commercial, d’un bureau d’études intégré, de soudeurs qualifiés et de chauffeurs grutiers permettant d’assurer un projet complet de la commande à la livraison. La zone d’action couvre la France métropolitaine et les DOM-TOM, l’Allemagne, le BENELUX, la péninsule Ibérique et la Suisse; mais aussi toute l’Europe et l’Afrique. Nos engagements : Nous remercions tous nos clients pour la confiance qu’ils nous accordent chaque jour en tant que professionnels et nous nous engageons à perpétuer les valeurs qui vous sont chères, à savoir : LOGISTIQUES 1995 2014 la proximité et la dynamique d’une PME familiale française. WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 4 La solution PEHD WEHOLITE Fabricant français de WEHOLITE ) 2h, expert dans le domaine de la gestion des eaux grâce à une ingénierie éco-responsable. Les solutions de buses en polyéthylène haute densité (PEHD) sont devenues le moyen le plus efficace et économique de gérer, diriger et réguler les eaux. Elles sont la parfaite alternative écologique aux buses en béton ou en polyester renforcé de fibre de verre (PRV). TUBAO a une volonté d’offrir I! tses clients des solutions sur-mesure, adaptées aux besoins de leurs projets. Nous offrons des solutions viables, visitables et rapide d’installation, possédant une grande facilité d’exploitation. Grâce à l’expérience de ses équipes sur le terrain et de son Bureau (?Eu3?

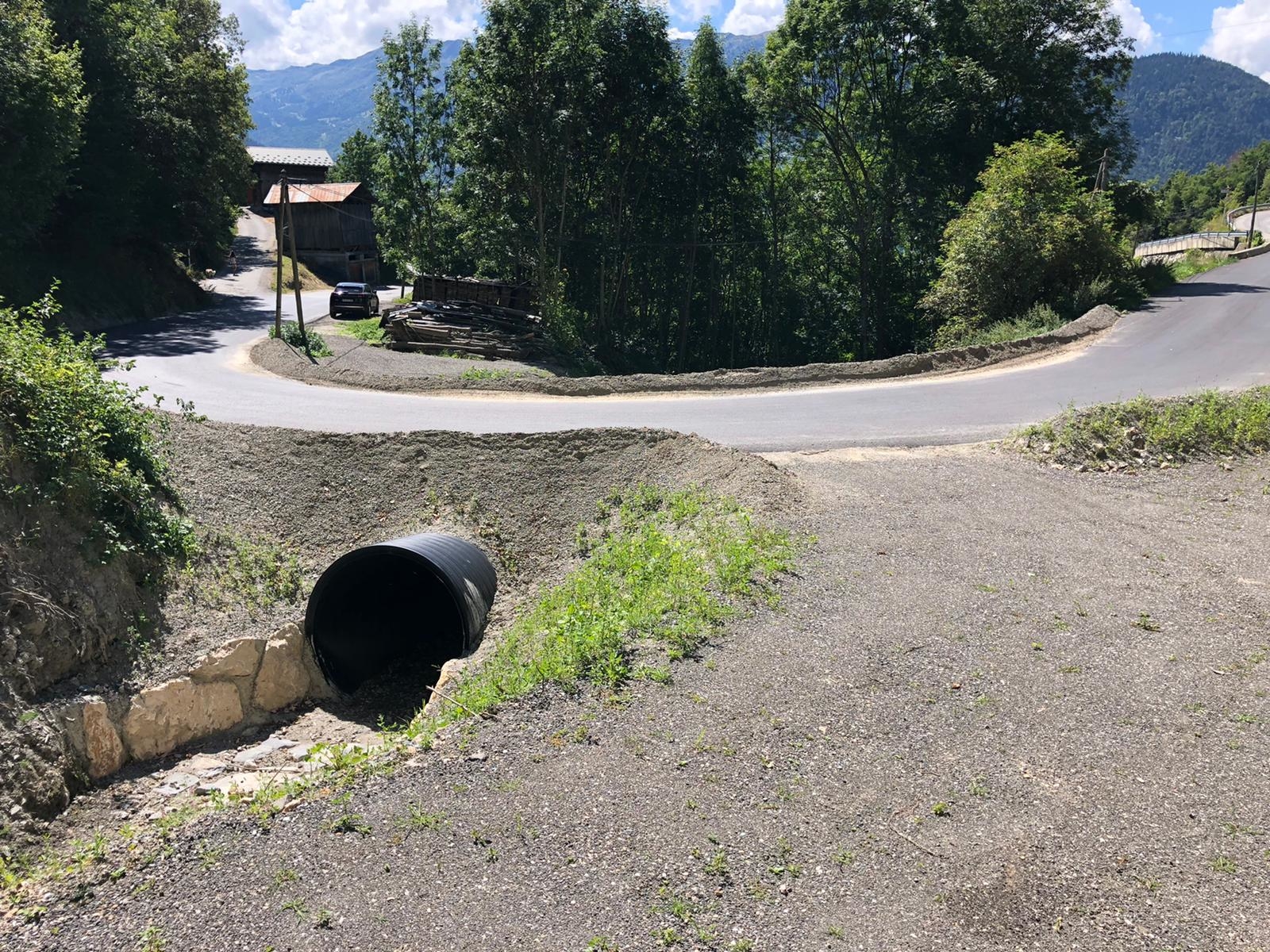

tude, TUBAO s’est forgé une identité, une forte notoriété et une réputation, synonymes de réactivité et de dévouement à ses clients. La buse en acier galvanisé ondulé ne permettant pas de répondre pleinement aux attentes de tous les projets dans certaines conditions spécifiques, TUBAO s’est réinventé en ajoutant à sa gamme de produits des buses en PEHD pouvant être implantées là où l’acier ne peut l’être. L’expérience du grand réseau WEHOLITE I! t travers le monde profite donc aujourd’hui I! t TUBAO pour vous proposer ses solutions dans les domaines de l’assainissement, de l’eau potable, de l’industrie ou encore de l’agriculture. Les performances de longévité, de fiabilité, de robustesse, de légèreté, de maniabilité de WEHOLITE ne sont plus à prouver puisque démontrées par les milliers de projets réalisés avec ce produit de par le monde. WEHOLITE apporte également les mêmes avantages dimensionnels que son homologue en acier en se déclinant sur de grandes longueurs et de grands diamètres, avec des résistances adaptées aux contraintes du projet. L’innovation, l’ingénierie, l’optimisation, la relation de confiance et la sécurité de vos projets restent au cœur des préoccupations de TUBAO. WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 5 UNE SOLUTION INNOVANTE, MODULABLE & DURABLE Soucieux de répondre à vos attentes, l’équipe TUBAO S.A.S. déploie toute son énergie et son expertise pour la parfaite concrétisation de vos projets; relation basée sur la confiance et l’écoute. Les tuyaux WEHOLITE sont commercialisés en longueurs de 3 I! t21 m, monobloc, et peuvent être assemblés en série ou parallèle. Les diamètres vont de Ø300 jusqu’à Ø3500. Munis de trous d’homme et d’échelles, les tuyaux WEHOLITE sont entièrement visitables, en toute sécurité, c’est une garantie supplémentaire de simplicité du bassin en phase d’exploitation. Muni d’un service logistique intégré, nous pouvons assurer la livraison et le déchargement de nos WEHOLITE, grâce au professionnalisme et à l’expérience de nos chauffeurs grutiers. Les tuyaux WEHOLITE se déclinent en différents diamètres, longueurs et rigidités annulaires selon les besoins et contraintes du projet. Relation de confiance Grande longueur et grand diamètre Entièrement visitable Logistiqueintégrée Très large gamme standard * Par assistance I! tl"taassemblage, on entend la présence d’un intervenant de la sociét9??TUBAO S.A.S. pendant le temps B"A5PI! tla prise de commande (sur confirmation 9#PE#ite de notre part) ; ceci afin de former le personnel de la société installatrice. Se r7gp?RBv7w?er au document nos Conditions d"taassistance à l"taassemblage WEHOLITE®. Le PEHD assure une parfaite résis- tance aux contraintes apportées par le sol et l’eau, offrant ainsi un produit final robuste. Il est insensible à une large gamme de produits chimiques, ne se corrode pas et ne subit pas l’abrasion. Résistant aux impacts, à la corrosion, à l’abrasion Notre Bureau (?Eu3?
tudes intégré vous accompagne dans l’optimisation de vos projets. Il assure un suivi depuis la conception de vos ouvrages jusqu’à l’assemblage*. Innovation Ingénierie Matériau 100% recyclable Depuis toujours le Polyéthylène Haute Densité usagé est recyclé pour être utilisé dans la production de nouveaux produits. Notre PEHD peut ainsi être 100% recyclé dans la même application. Réduit l’empreinte carbone La maniabilité et la légèreté du WEHOLITE limite le recours à des engins de manutention légers pour leur installation, réduisant ainsi considérablement l’empreinte carbone sur les chantiers. Le PEHD résiste aux eaux usées domestiques et industrielles. Insoluble dans la plupart des solvants organiques et inorganiques, il est totalement inerte au sulfure d’hydrogène H 2S. Insensible à l’H 2S Compte tenu de la légèreté et de la maniabilité du WEHOLITE, le temps de son installation est considérablement réduit par rapport à la mise en place d’autres procédés. Rapidité de mise en place L’équipe TUBAO S.A.S. s’engage I! t respecter les 2?S4Sles de sécurité et le port des équipements individuels sur vos chantiers. Intervention sécurisée Avantages WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 6 Nos porteurs remorques équipées de grue peuvent réaliser l’auto- déchargement des WEHOLITE si l’endroit est propice. Le professionnalisme et l’expérience de nos chauffeurs vous garantissent une mise en place simplifiée et un déchargement en toute sécurité. Chaque livraison est cadencée et optimisée en fonction du nombre d’éléments. La finalisation de l’assemblage est réalisée sur site par une équipe agréée par TUBAO S.A.S. lorsque cela est nécessaire. Toutes les soudures sont garanties par TUBAO S.A.S. pour une installation optimisée de nos ouvrages. Disposant d’un service logistique intégré, nous assurons la livraison et le déchargement de nos bassins WEHOLITE selon les zones géographiques. LIVRAISON ET DÉCHARGEMENT INSTALLATION SUR SITE Logistique intégrée WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 7 Assainissement Produit selon la norme NF EN 13476 - 2. Le meilleur choix technique pour le transport gravitaire et le tamponnement d’eaux usées. Après plus de 50 ans d’utilisation de tuyaux et raccords en PEHD pour les systèmes d’assainissement; WEHOLITE a prouvé être une excellente solution, fiable à long terme, pour tous les types d’applications concernant la gestion des eaux usées et l’assainissement. Le tuyau WEHOLITE a plusieurs avantages distincts par rapport aux autres matériaux de tuyauterie. AVANTAGES POUR L’ASSAINISSEMENT : > Insensible de H 2S > Résistance à l’abrasion > Résistance aux produits chimiques > Étanchéité à 100% Tous ces avantages en font une solution durable et fiable dans vos projets de rénovation et création de réseaux d’assainissement. Possibilité de réaliser sur-mesure des cunettes intégrées pour favoriser l’auto- curage des réseaux et le déplacement dans les tuyaux lors d’inspection ou hydrocurage. La possibilité de réaliser des stations de pompage intégrées avec chambre à vanne séparée pourra vous faciliter l’installation et l’entretien de l’ouvrage. WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 8 Eau potable Un choix idéal pour le stockage d’eau potable et tous les liquides alimentaires. Le PEHD, à partir duquel les tuyaux WEHOLITE sont produits, est idéal pour contenir les liquides (eau, jus de fruits, bière, vin, huile, graisse, vinaigre, etc.) qui sont utilisés pour la consommation humaine. WEHOLITE &"dbficie d‘une Attestation de Conformité Sanitaire (ACS) pour la fabrication de réservoirs ou de canalisations gravitaires pour le stockage et le transport d’eau potable. Le PEHD a une surface lisse et ne dissipe aucun contaminant dans les liquides contenus par les réservoirs Weholite.C’est ainsi l’assurance que le contenu ne prendra pas le goût de plastique et ne changera pas de caractéristique au contact du Weholite. Le 1 ?tservoir Weholite représente ainsi une solution fiable, économique et intelligente pour le stockage de liquides alimentaires en général. Et en particulier pour l’eau potable, pour laquelle WEHOLITE peut remplir une double fonction : le stockage et la chambre de surpression pour sa distribution auprès des consommateurs. L’utilisation d’une réserve d’eau potable WEHOLITE couplée à un surpresseur permet de remplir les mêmes fonctions qu’un château d’eau avec une emprise terrestre et visuelle réduite. Grâce à la pression obtenue, l’eau présente dans le réservoir va facilement pouvoir monter jusqu’aux plus hauts étages de nos maisons. Elle peut être placée sous voirie lourde ou espace vert, sans dénaturer le paysage. Nous pouvons ainsi vous proposer une solution fiable, intelligente et économique pour le stockage d’eau potable. WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 9 Industrie / Agriculture La problématique du stockage d’eaux polluées ou chargées et de produits chimiques est très présente dans l’industrie et le domaine agricole. Dans les élevages agricoles tels que les laiteries, il existe aussi des exigences spécifiques à ces secteurs d’activité. La résistance aux produits chimiques apportée par WEHOLITE en fait un matériau de choix pour ces activités. La modularité et la flexibilité permet également aux buses en PEHD WEHOLITE de convenir à toutes les tailles d’exploitations qu’il s’agisse d’une petite ferme laitière ou d’un grand élevage intensif d’animaux. Pour l’industrie, les produits WEHOLITE, fabriqués en PEHD peuvent transporter et stocker en toute sécurité un grand nombre de liquides toxiques, acides, alcalins ou corrosifs. Le Bureau (?Eu3?
tude saura vous valider la capacité des réservoirs WEHOLITE à stocker des effluents chimiques à de fortes concentrations et/ou à de hautes températures, tout en conservant une durée de service inégalée. Le PEHD a une excellente résistance à de nombreux produits chimiques. Pour connaître la résistance du PEHD aux substances chimiques , se référer au rapport technique ISO/TR 10358. Un tableau de résistance chimique est disponible sur notre site internet et en fin de catalogue N’hésitez pas à nous contacter pour toute demande particulière. Une solution fiable et sûre pour le stockage d’effluents agricoles et industriels WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 10 Poste de relevage La solution intégrée pour relever et refouler les eaux usées ou pluviales. Dans les réseaux d’assainissement, lorsque l’écoulement gravitaire n’est plus possible un poste de relevage est nécessaire. Pour un bassin de stockage cette solution assurera la vidange du bassin. Ces postes de relevages sont fournis avec tous les équipements nécessaires à leur bon fonctionnement. Ils peuvent être conçus soit avec des ouvrages circulaires, soit avec des ouvrages en WEHOPANEL pour des ouvrages polygonaux. Les pompes nécessaires peuvent être installées avec les barres de guidage, les lignes de refoulement et tous les accessoires utiles à leur fonctionnement. Ces postes de relevage verticaux préfabriqués apportent une solution qui garantit une rapidité d’installation sur site. Nous avons également la possibilité d’ajouter une chambre à vanne adjacente au poste de relevage. WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 11 Canalisation gravitaire /Conduite forcée Les excellentes propriétés hydrauliques du PEHD font de WEHOLITE le matériau idéal pour la réalisation de réseaux d’irrigation et de conduites forcées. Grâce à ses grandes longueurs (21 m au maximum) et sa gamme de diamètres allant de Ø300 jusqu’à Ø3500, WEHOLITE est une solution qui s’adapte parfaitement aux contraintes des réseaux. La rapidité et facilité de mise en place, sa légèreté, sa maniabilité, sa résistance I! t l’abrasion et les propriétés hydrauliques de ce tuyau lisse en font un matériau de choix pour les systèmes de canalisation. Que ce soit pour transporter de ??
xeau dans les conduites forcées ou pour réaliser un ouvrage de transport d’eau brutes destinées à l’irrigation, le système de canalisation WEHOLITE est une solution efficace, rapide à mettre en œuvre, pérenne et fiable. Ce produit s’adapte parfaitement aux projets, avec sa large palette de 1 ?talisations possibles. La flexibilité de la conduite permet un certain degré de courbure pour le tuyau, ce qui est important pour certains projets où le produit doit s’adapter à des contraintes spécifiques. Dans le cadre de conduite forcée sous pression jusqu’à 2 bars, WEHOLITE est particulièrement adapté. Sa X)5geté, sa flexibilité et sa conception sur-mesure en font le produit idéal pour vos projets de création ou de réhabilitation de conduite forcée. Un système de canalisation adapté au transport d’eaux brutes WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 12 A1 C1A1 C2A1 A2 C1A2 C2A2 A3 A4 B5 C1B5 C2B5 B6 C1B6 C2B6 D1 D3 B1 C1B1 C2B1 B2 C1B2 C2B2 D2 D3 B3 C1B3 C2B3 B4 C1B4 C2B4 Passant à 80 µm 100% 35% 12% 0% 0.10.2 VBS** 12 25 40 lp* Groupe 1 Groupe 2 Groupe 3 Groupe 4 Groupe 5 Ces matériaux devront être dans leur état sec (s), m (moyen) ou h (humide) selon la norme NF P 11 300. NB : L´état hydrique dans lequel se trouve le matériau au moment de sa mise en place joue un rôle très important vis-?i
?vis notamment des difficultés de compactage. Ces matériaux dans les états «th» (très humide) ou «ts» (très sec) au sens de la norme NF P 11-300 ne sont pas utilisables en zone d’enrobage. Le groupe de sol est pris en compte dans le mode de calcul du Fascicule 70 et sera donc déterminant pour définir la hauteur de remblai minimale / maximale. A : Sols fins B : Sols sableux et graveleux avec fines C : Sols comportant à la fois des éléments fins et de grandes tailles D : Sols insensibles à l’eau Les sols du groupe G5 ne sont pas utilisables en zone d’enrobage conformément au Fascicule 70. lp* : INDICE DE PLASTICITE VBS**: VALEUR AU BLEU DU SOL A A1 Limons peu plastiques, loess, silts alluvionnaires... A2 Sables fins argileux, limons, argiles et marnes peu plastiques… A3 Argiles et argiles marneuses, limons très plastiques… A4 Argiles et argiles marneuses très plastiques… B B1 Sables silteux… B2 Sables argileux… B3 Graves silteuses… B4 Graves argileuses… B5 Sables et graves très silteux… B6 Sables et graves argileux à très argileux C C1A1 C1A2Argiles à silex, argiles à meulière, éboulis, moraines… C1B1 C1B2C1B3 Argiles à silex, argiles à meulière, éboulis, moraines… C1B4 C1B5C1B6 C2A1 C2A2Argiles à silex, argiles à meulière, éboulis, biefs à silex… C2B1 C2B2 C2B3 Argiles à silex, argiles à meulière, éboulis, biefs à silex… C2B4 C2B5 C2B6 D D1 Sables alluvionnaires propres, sables de dune… D2 Graves alluvionnaires propres, sables… D3 Graves alluvionnaires propres… En plus des matériaux élaborés (DC1, DC2 et DC3) utilisables en remblais, on pourra utiliser les matériaux du site définis ci- contre (hors G5). Sous réserve de leur bonne mise en oeuvre. Matériaux utilisables pour la zone d’enrobage WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 13 Caractéristiques dimensionnelles % A? % A? % A? 11/2019 Version 4 Caract?ristiques dimensionnelles / Abaque SN2SN4SN8 Diamètre intérieur DN /ID (mm) Section m 3/m Diamètre extérieur DN /OD (mm) Masse kg /m Bc, q4, G2* Diamètre extérieur DN /OD (mm) Masse kg /m Bc, q4, G2* Diamètre extérieur DN /OD (mm) Masse kg /m Bc, q4, G2* Max. (en m) Min. (en m) Max. (en m) Min. (en m) Max. (en m) Min. (en m) 300 0.07 - --- - --- 339 6.119.50 0.80 400 0.13 433 6.79.400.80 442 8.713.50 0.80 452 10.719.20 0.80 500 0.20 541 10.49.300.80 553 13.413.30 0.80 565 16.618.70 0.80 600 0.28 649 14.88.700.80 664 19.312.40 0.80 678 23.817.70 0.80 700 0.38 757 20.18.900.80 774 26.112.80 0.80 791 32.218.00 0.80 800 0.50 866 26.28.500.80 885 34.012.10 0.80 904 42.017.30 0.80 900 0.64 974 33.08.100.80 995 42.911.50 0.80 1017 53.116.60 0.80 1000 0.791082 40.77.800.80 1106 52.911.20 0.80 1130 65.416.10 0.80 1200 1,131298 58.37.600.80 1327 76.010.80 0.80 1356 94.015.50 0.80 1400 1.541523 85.07.100.80 1548 10310.50 0.80 1582 12815.10 0.80 1500 1.771623 90.87.000.80 1659 11810.40 0.80 1695 14714.90 0.80 1600 2.011748 1177.000.80 1770 13510.30 0.80 1808 16714.80 0.80 1800 2.541948 1306.900.80 1991 17010.10 0.80 2034 21114.50 0.80 2000 3.142180 1786.800.80 2212 21010.00 0.80 2260 26014.30 0.80 2200 3.802380 1946.700.80 2433 2549.900.80 2486 31414.10 0.80 2400 4.522613 2516.600.80 2654 3029.800.80 2712 37414.00 0.80 2500 4.912713 2616.600.80 2765 3279.800.80 2825 40613.90 0.80 2600 5.312813 2716.600.80 2876 3549.700.80 2938 43913.90 0.80 2800 6.163046 3386.500.80 3097 4109.600.80 3164 50913.80 0.80 3000 7.073242 3616.500.80 3318 4719.600.80 3390 58413.70 0.80 3500 9.623787 4906.40 0.80 3871 6409.50 0.80 3955 79413.50 0.80 Dimensions et masses approximatives, ? titre indicatif, donn?es non contractuelles, L?abaque de couverture est calcul? en suivant la m?thode de calcul et les pr?conisations du Fascicule 70. Les profils et les tol?rances de fabrication des tuyaux WEHOLITE respectent la norme NF EN 13 476-2. Leur surface interne et externe est lisse de Type A2. La rigidit? annulaire SN (ou classe de rigidit? CR); en kN/m?; correspond I! tla r?sistance I! tl??crasement du tuyau et est d?finie par la norme ISO 9969. *Les hauteurs de couverture indiqu?es ici sont donn?es ? titre indicatif, au-dessus de la g?n?ratrice supp?rieure du tuyau; pour les param?tres list?s (convoi poids lourds Bc au sens du Fascicule 61; objectif de densification q4 ; groupe de sol de l?enrobage G2) et hors nappe phréatique. Une ?tude au cas par cas pourra ?tre r?alis?e selon les donn?es du projet. WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 14 Passages inférieurs Le tuyau WEHOLITE peut être utilisé en passage inférieur Les buses en PEHD permettent de créer des passages sous les routes ou voies de chemin de fer par exemple. L’utilisation de béton ou de structure métallique lourde est ainsi évitée ce qui permet des gains de temps et d’argent pour le projet. Ils sont utilisés par exemple pour : > Les passages routiers, > Les passages de cours d’eau, > Les passages d’animaux, > Les passages de skieurs, > Les passages de piétons.Le PEHD est inerte aux courants vagabonds. Cela en fait le produit idéal aux abords des voies de chemin de fer ou dans des sols à faible résistivité. Ce produit à également une très bonne capacité I! trésister aux vibrations de par sa flexibilité. Les grandes longueurs minimisent les jonctions de tuyaux à réaliser sur le site. Si une jonction est nécessaire, la soudure s’adaptera aux déformations et garantira l’étanchéité de l’ouvrage. Son faible coefficient de friction en fait le produit idéal pour des d’écoulements rapides; particulièrement en montagne, etc. Le taux d’abrasion est quasiment nul et les pertes de charges sont minimisées. WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 15 Réacteurs à Biogaz / Stockage de boues Les réservoirs verticaux aériens WEHOLITE sont également adaptés pour les installations de production de biogaz. Ils sont inertes aux gaz contenant du soufre ou de l’ammoniac qui peuvent être dégagés lors de la production de biogaz. L’étanchéité de ces réservoirs est également un avantage pour le traitement des odeurs. Un épurateur ou un filtre à air peuvent facilement être intégrés sur les réservoirs. Pour le stockage des boues issues des stations !1 Fation, les réservoirs WEHOLITE verticaux aériens ou horizontaux enterrés sont également une solution fiable, durable et sécurisée. La modularité et la flexibilité des tuyaux en PEHD WEHOLITE permet d’adapter la taille des réservoirs aux contraintes du projet. Qu’il s’agisse d’une petite unité fermière ou d’une grosse station d’épuration souhaitant valoriser ses déchets, WEHOLITE est la solution adaptée et sur-mesure. WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 16 Applications marines Grâce à la licence WEHOLITE, TUBAO SAS dispose d’une aide technique sur les projets en milieu marin, nécessitant des dimensionnements spécifiques et une sécurité maximale. Ce service, opérationnel depuis 1963, a réalisé plus de 500 projets marins dans le monde jusqu’à des profondeurs de près de 400 m.TUBAO SAS peut ainsi vous accompagner dans vos projets de prise d’eau ou de rejet en mer; de circuit de refroidissement ou de transport d’eau sous marin. WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 17 Panneau plat/Chambre d’inspection Pour certains types de projets spécifiques les chambres rectangulaires sont nécessaires. Traditionnellement ces chambres sont construites en béton, mais depuis plusieurs années des solutions alternatives sont apparues. L’usage de panneaux modulaires WEHOLITE en PEHD est une de ces solutions. Ils permettent de concevoir stations de pompage, chambres d’inspection ou autres réservoirs spécifiques. Les chambres WEHOLITE offrent les mêmes garanties de longévité, d’adaptabilité et de résistance que sa gamme de réservoirs enterrés ou aériens. Les projets sont étudiés et façonnés selon leurs spécificités grâce à un logiciel 3D. L’ouvrage est alors préfabriqué et prêt à être installé dès son arrivée sur site. Ainsi, le temps d’installation est minimisé par rapport à toutes les autres solutions existantes. WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 18 Mini station d’épuration Le WEHOLITE, intégralement conçu en PEHD, offre de nombreux avantages par rapport aux matériaux utilisés pour le traitement des eaux usées : CPQ6` Insensible à l’H 2S CPQ6` Résistant à l’abrasion CPQ6` Résistant aux produits chimiques Une micro station d’épuration, aussi appelé Mini-STEP, est un système permettant de traiter localement et biologiquement les eaux usées. Cette installation, destinée aux petites collectivités, lotissements isolés et aux entreprises, permet de traiter les eaux usées iDroù il n’existe pas de réseau d’assainissement collectif . Les solutions que nous proposons permettent d’éliminer les polluants présent dans les eaux usées. En fonction de vos projets, nous pouvons proposer deux types d’ouvrages : CPQ6` Ouvrage circulaire CPQ6` Ouvrage polygonal en WEHOPANEL Ces ouvrages peuvent être réalisés soit tout équipé et prêt à l’emploi, soit sous forme d’une « enveloppe » pour un équipement par vos soins Le meilleur choix technique pour le traitement des eaux usées d’une habitation ou d’une industrie. WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 19 Raccord par collier extérieur et soudure intérieure Collier de protection extérieure Les colliers de protection extérieure servent au raccordement des buses WEHOLITE et ont pour fonction d’empêcher l’intrusion de matériaux dans l’ouvrage le temps que la soudure soit effectuée. Cela vous permet de remblayer votre ouvrage avant même que la soudure ne soit réalisée. Ils sont en PEHD et sont ajustés au diamètre du tuyau. Ils peuvent être composés de plusieurs pièces à assembler selon le diamètre des tuyaux. Ce mode de jonction est utilisé pour tous types de raccord sans contrainte de pression. INSTALLATION DES COLLIERS DE JONCTION L’installation du collier se fait I! tl’aide d’une ligne de vie de part et d’autre de la buse ou d’une nacelle, tout en étant harnaché. Le travail s’effectue impérativement dans une fouille totalement hors d’eau pour assurer une soudure étanche. Chaque colliers est constitué d’au moins d’une partie de verrouillage, qui appuie circonférentiellement contre la surface du tuyau lors du serrage. Ce type de raccordement par soudure intérieure assure l’étanchéité du bassin tout en conservant une cadence de pose élevée. La soudure intérieure est réalisée par une équipe agréée par TUBAO S.A.S. et peut avoir lieu avant ou après le remblayage du bassin. WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 20 Dans les cas où la soudure intérieure n’est pas une nécessité. Développé spécialement pour les tuyaux WEHOLITE, le raccord flexible WEHOFLEX est une exclusivité pour TUBAO. Cette méthode de raccordement peut être employée dans toute les configurations sans contrainte d’effluents agressifs. Le raccord flexible WEHOFLEX s’installe très facilement sur vos chantiers et assure une cadence de pose élevée. Raccord FLEXIBLE WEHOFLEX ) 2h INSTALLATION DES RACCORDS WEHOFLEX Avant de procéder à l’installation d’un raccord flexible WEHOFLEX, assurez vous que : - Vos tubes sont de diamètre extérieur identique - Vous disposez d’une clé dynamométrique Les raccords WEHOFLEX sont composés de 3 éléments : - Un manchon en EPDM; - Une bande métallique anti-cisaillement; - Deux colliers de serrage. Afin de correctement installer un raccord flexible WEHOFLEX il faut suivre plusieurs étapes : CPQ6` Sur le premier tube, marquer la demi-largeur du raccord flexible WEHOFLEX pour indiquer sa position finale. CPQ6` Assurez-vous que le premier tube soit dégagé de tout corps étranger et installer le manchon EPDM à l’extrémité du premier tube en la faisant glisser jusqu’a ce que l’extrémité du tube dépasse d’une courte distance. CPQ6` Les buses comportent une encoche en Z à chaque extrémité. Lors de l’assemblage, positionnez le second tube dans la fouille en veillant à ce que les 2 encoches soient accolées l’une à l’autre (1) ; CPQ6` Une fois les deux sections alignées, glissez le manchon EPDM sur la jonction jusqu’au marquage préalablement effectué ; CPQ6` Equipez le manchon EPDM, au milieu, de la bande anti-cisaillement, et aux extrémités, des deux colliers de serrage ; les systèmes de serrage seront positionnés à la génératrice supérieure des tubes ; CPQ6` Serrez la bande anti-cisaillement et les colliers de serrage progressivement et de manière uniforme. Le serrage devra être réalisé à la clef dynamométrique au couple indiqué sur l’étiquette de la bande anti-cisaillement ; CPQ6` Avant de finaliser le remblayage du tube WEHOLITE, contrôlez que tous les dispositifs de tension préalablement serrés respectent bien le couple de serrage recommandé (2) ; CPQ6` Votre installation est terminée Vidéo d’installation d’un raccord flexible WEHOFLEX (1) Une sur-profondeur dans le lit de pose devra être gardée au droit de la jonction pour permettre le positionnement final du raccord flexible WEHOFLEX. Une attention particulière au traitement de cette sur-profondeur devra être portée au moment du remblayage. (2) En raison du coefficient de dilatation thermique du matériau PEHD, il est important, particulièrement si l’installation est effectuée lorsqu’il fait chaud, que le serrage du raccord et le remblayage final soient effectués à la retombée des températures, c’est(
4-dire quand le tuyau a eu le temps de revenir à la température ambiante du sol et qu’il n’est plus dilaté. WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 21 Vidéo d’installation d’un raccord flexible WEHOFLEX Raccord par soudure intérieure et extérieure Dans les cas spécifique, en présence de sol peu portant ou en cas de submersion du tuyau, nos équipe peuvent réaliser un assemblage sur site grâce à une soudure intérieure et extérieure. Ce type d’assemblage très spécifique peut se justifier pour des projets à fortes contraintes de terrain. Cette méthode peut également permettre de rendre l’installation monobloc et permettre l’installation d’un détecteur de fuite sur une grande longueur. Ce type d’installation ne peut être réalisé que si l’ouvrage se trouve dans un lieu sec au moment de la soudure afin de garanir une étanchéïté parfaite. Les soudures intérieure et extérieure garantissent la double paroi de nos buse, élements qui peut être primordiale en fonction des effluents stockés. Pour faciliter la jonction entre nos tubes et rendre la soudure optimum, nous nous assurons que des encoches soient incorporées sur nos tubes. WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 22 Optimisation des chantiers Grâce à nos nombreuses années d’expérience à notre actif dans le secteur de la gestion des eaux, nos équipes de TUBAO SAS ont acquis un savoir-faire reconnu. Nos clients sont assurés d’obtenir les meilleurs conseils afin d’arriver aux résultats attendus. L’optimisation de projet apporte une simplicité dans leur mise en oeuvre ce qui offre un gain de temps précieux. Avant de commencer un nouveau projet, contacter TUBAO SAS vous assurera une prise en main sur-mesure. Nos équipes techniques et commerciales se tiennent I! tvotre disposition pour optimiser vos projets. La flexibilité, la maniabilité, la facilité d’installation ou encore la légèreté du produit WEHOLITE sont autant d’arguments pour un projet réussi dans les meilleurs ‘Alais et au meilleur coût. > Coudes > Tés > Réducteurs > Régulateurs de débit à effet vortex > Kits de liaison > Collecteurs > Sondes de niveaux à alarmes > Agitateurs intégrés > Groupes de pompage > ... WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 23 Rehausse / Schéma de principe Rehausse béton avec dalle réductrice Rehausse béton avec tête réductrice Rehausse acier, PE ou PVC Mise en oeuvre des rehausses Prévoir obligatoirement une dalle auto-portante de répartition des charges, destinée à supporter le poids des rehausses (et des éventuelles surcharges routières). Cette dalle ne doit pas être en contact direct avec la buse (sablon intercalaire) et elle doit reposer sur un sol naturel stable non remué ou sur les matériaux de remblais convenablement compactés. La rehausse en béton, acier, PE ou PVC doit être désolidarisée de l’ensemble des éléments constitutifs de la manière à ce qu’elle n’exerce aucune contrainte directe ou indirecte, sur la cuve. L’épaisseur de la dalle fera l’objet d’une étude spécifique en fonction des charges auxquelles elle sera soumise. Une fois l’installation terminée, ne pas oublier de réaliser l’étanchéité de l’interface entre la dalle de répartition des charges et la rehausse. Pour éviter tout risque de poinçonnement de la cuve, la mise en œuvre des rehausses béton avec report d’effort (direct ou indirect) sur nos ouvrages est strictement interdite. WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 24 Prescription de pose % A? % A? % A? 09/2019 Version 3 FONDATION L?installation et le remblaiement de l?ouvrage sont les points les plus importants pour garantir sa p?rennit?. > Les fondations devront ?tre r?alis?es avec un lit de pose, plan, r?sistant, non rigide et exempt de point dur ou de mati?re putrescible (jamais de b?ton ou de bois de calage). > Sur un sol rocheux, il faudra interposer une couche de mat?riaux granulaire d?au moins 0.15m d??paisseur, correctement compact?e. Hauteur de remblai sur le bassin Minimum compactable Minimum compactable Minimum compactable Couches altern?es de 0.25 m maximum Fondation Pente du talus en fonction de la nature du sol QF?X Diam?tre D au minimum Minimum compactable Diam?tre D au minimum 10% maximum (au del? nous consulter) QF?X Hauteur d?me de protection (cf. abaque) Hauteur d?me de protection (cf. abaque) 10% maximum (au del? nous consulter) Diam?tre Diam?tre > Sur un terrain irr?gulier ou ? faible portance, l??paisseur de la fondation est ? d?finir au cas par cas. MATÉRIAUX DE REMBLAI Les matériaux de remblai utilisés en remblai contigu aux buses WEHOLITE seront ceux décrits dans le Fascicule 70. Le remblayage doit ?tre fait sur toute la largeur de la tranch?e. Le compactage du mat?riau de remblai doit ?tre fait dans des couches de 150-300mm. La derni?re couche du remblai initial devra ?tre au minimum de 300 mm au-dessus de la g?n?ratrice sup?rieure du tuyau. Aucun ?l?ment dur de plus de 40 mm de diam?tre ne doit ?tre pr?sent au voisinage imm?diat de la buse pour ?viter le poin?onnement. NB : Aucun compactage ne doit être fait directement au-dessus du tuyau jusqu’à ce que le remblai ait atteint 300 mm au-dessus de la couronne du tuyau. REMBLAI Le d?chargement des mat?riaux devra ?tre effectu? en cordons, en tas de 1.5 m de haut maximum et ? 1.5 m minimum des parois ext?rieures du bassin. Le remblayage en talus est interdit. La mont?e des remblais devra s?effectuer de mani?re sym?trique de part et d?autre de la buse ; soit en proc?dant I! tla mise en oeuvre des mat?riaux alternativement d?un c?t? puis de l?autre ; soit en proc?dant simultan?ment des deux ?p8de telle sorte qu?? aucun moment la diff?rence de niveau des remblais de part et d?autre du bassin n?exc?de 0.25 m. Pour l?apport des mat?riaux, le r?galage et le compactage ; la circulation des engins ? pneus et de tous les engins lourds de chantier est interdite tant que la hauteur minimale de recouvrement (d?me de protection) n?est pas est atteinte. ? moins de 0.5 m des parois ext?rieures du bassin, l?approvisionnement des mat?riaux sera r?alis? au grappin et le r?galage se fera manuellement. Au- del? de cette zone, le r?galage est effectu? ? l?aide d?engins l?gers ? chenilles(moins de 10 tonnes) ou manuellement. Pour la p?rennit? de l?ouvrage, il est essentiel que les remblais soient tr?s bien compact?s par couches successives de 0.25 m ; aussi bien au niveau de la fondation que des remblais lat?raux ou de couverture (compactage minimum q4). On prendra dans tous les cas un soin particulier pour le calage des reins des bassins. En ?Ablais, r?aliser les remblais lat?raux de but?e avec un minimum de 0.8 ? 1.0 m de largeur de mat?riaux, largeur fix?e par les conditions de mise en oeuvre et de compactage. Dans le cas de bassins multiples, une distance minimale entre buses de 0.8 ? 1.0 m est pertinente. En remblais, la largeur du massif de part et d?autre du bassin doit ?tre au moins ?gale au diam?tre. Toute m?thode de construction des remblais de couverture, y compris au del? du d?me de protection ?ventuel, susceptible d?engendrer des efforts de pouss?es dissym?triques de part et d?autre du bassin est interdite. La pente des remblais transversalement au bassin ne devra pas exc?der 10%. Le d?me de protection correspond ? la hauteur de couverture minimale ? la cl? d?une buse WEHOLITE en phase chantier (travaux). Son ?paisseur est calcul?e en fonction des param?tres du chantier et du type d?engins amen? ? circuler au- dessus de l?ouvrage en phase travaux. La hauteur minimale de remblais ? la cl? d?une buse WEHOLITE est calcul?e en fonction des param?tres du projet et du type d?engins amen? ? circuler au- dessus de l?ouvrage en phase de service. Remblai / R?sum? cas g?n?ral - Ne pas créer de dissymétrie sous peine de déformation ou d’écrasement - Ne pas rouler sur un tuyau sans la hauteur minimum de remblai requise - Ne jamais remplir le bassin WEHOLITE 2?"avant remblayage complet - En présence de nappe phréatique, prévoir des puits d’assèchement En tranchée En remblai WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 25 Pose des tuyaux % A? % A? % A? 09/2019 Version 2 Prescription de pose INSPECTION La pose des tuyaux doit se faire conformément aux prescriptions du Fascicule 70. Avant toute installation, une inspection visuelle de tous les ?l?ments est n?cessaire pour d?tecter d??ventuels dommages ant?rieurs ? la pose des tuyaux. PR?PARATION DE LA TRANCH?E La tranch?e doit ?tre ouverte le minimum de temps avant la pose de la canalisation et doit ?tre remblay?e le plus t?t possible. Il est essentiel de faire en sorte que les parois de la fouille soient stables. Les exigences minimales pour la largeur de la tranch?e et la profondeur du lit de pose sont donn?es selon les prescriptions du Fascicule 70 Le lit de pose doit ?tre correctement compact? et fini de mani?re ? fournir un soutien uniforme au tuyau. Il est essentiel qu?aucun objet ne soit situ? ? proximit? imm?diate de la buse afin d?en ?viter le poin?oinnement. POSE DES TUYAUX Les tuyaux devront ?tre pos?s et raccord?s dans la tranch?e, sur le lit de pose pr?alablement pr?par?. La g?n?ratrice inf?rieure du tuyau devra alors ?tre en contact continu avec le lit de pose. Dans le cas ou plusieurs tuyaux sont ? raccorder en s?rie, des niches devront ?tre pr?vues pour permettre la mise en place des colliers de jonction. Une fois les tuyaux raccord?s avec le collier, ces niches devront ?tre soigneusement combl?es en prenant soin de ne pas laisser de vide au niveau de ces ?l?ments de jonction. NB : En cas de pose en nappe phréatique, il faudra veiller à rabattre la nappe préalablement à la pose et, le cas échéant, durant toute la phase d’installation et notamment la phase de soudure intérieure. Des puits d’assêchement positionnés de part et d’autre de chaque jonctions doivent être maintenus fonctionnels durant toute la durée de vie de l’ouvrage. Lorsque l?installation ? lieu dans une tranch?e, il faudra s?assurer qu?il y a suffisamment d?espace de chaque c?t? du tuyau et ? chaque extr?mit? pour positionner et compacter le remblai. La largeur de la tranch?e est fonction du diam?tre de la buse conform?ment au Fascicule 70. Le talutage devra ?tre conforme ? la r?glementation en vigueur, I! tsavoir que les fouilles en tranch?e de plus de 1,30 m de profondeur et d?une largeur ?gale ou inf?rieure aux deux tiers de la profondeur sont, lorsque leurs parois sont verticales ou sensiblement verticales, blind?es, ?tr?sillonn?es ou ?tay?es. ENROBAGE ET REMBLAI Une fois le tuyau pos? et ?ventuellement raccord?, les mat?riaux d?enrobage et le remblai peuvent ?tre ramen?s et compact?s en couches successives, sym?triquement des deux cot?s du tuyau pour ?viter tout d?placement lat?ral ou d?formation non uniforme. CAS PARTICULIER DES BLINDAGES En cas de blindage, ils devront ?tre retir?s progressivement afin que le mat?riau d?enrobage soit correctement compact? entre le tuyau et les parois des tranch?es. Recommand? B
??CProscrit Retrait du blindage puis compactage d?une couche Compactage d?une couche avant retrait du blindage Retrait du blindage puis compactage d?une couche Remblaiement total puis retrait du blindage Sauf recommandation contraire, le mat?riel excav? pour creuser la tranch?e peut ?tre r?utilis? comme remblai, au-dessus du niveau sup?rieur requis du mat?riau de remplissage lat?ral s?lectionn?. Aucun compacteur m?canique ne doit ?tre utilis? avant qu?une couche de 30 cm de remblai soit install?e sur la g?n?ratrice sup?rieure du tuyau. Dans tous les cas, les tuyaux ne devront ?tre circul?s avant une couche minimale de 0.3 m de remblai compact?. WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4 26 Propriétés du PEHD RÉSISTANCE CHIMIQUE Les canalisations en polyéthylène sont utilisées depuis des décennies dans l’industrie pour leur excellente résistance aux agents chimiques et agressifs. Les ouvrages en PEHD sont donc particulièrement adaptés pour le transport et le traitement des eaux usées, pour le stockage ou l’acheminement d’eaux chargées en acide ou en base ; ou encore pour servir d’émissaire en mer. En assainissement collectif, les produits en PEHD se distinguent par leur résistance chimique, notamment leur totale inertie au sulfure d’hydrogène (H 2S) qui peut se dégager des effluents domestiques. Pour un usage en présence d’effluents industriels, le spectre de résistance chimique est très large, mais il convient de s’assurer que les composés chimiques présents sont compatibles avec le polyéthylène. Le tableau ci-dessous précise, selon l’ISO TR 10358, la résistance du PEHD à certains composés chimiques communs à 20°C et en fonction de leur concentration. En cas de doute ou pour d’autres conditions, notre Bureau d’Etude reste à votre disposition. Très bonne résistance à 20°C Résistance limitée à 20°C et plus Aucune résistance à 20°C et plus Acétaldéhyde* Acétate d’amyle* Acétate d’éthyle* Acide acétique anhydride* Acide acétique, 80% Acide acétique, glacial* Acide adipique Acide benzoïque Acide chlorhydrique, 20% Acide chlorhydrique, 30% Acide chlorhydrique, cc Acide citrique Acide fluorhydrique, 60%* Acide lactique Acide maléique Acide malique Acide oxalique Acide phosphorique, 50% Acide sulfurique, 30% Acide sulfurique, 75% Acide sulfurique, 98%* Acide tartrique Alcool allylique Alcool amylique* Ammoniaque Aniline* Bicarbonate de soude Bière Butane, gaz Borax Chlorate de sodium Chlore eau (eau de javel) <12,5% Chlorure d’aluminium Chlorure de fer II Chlorure de fer III Cyclohexanone* Dextrines Dioxane (éther couronne) Eau Eau de mer Essence* Ethanol 40%* Ethylène glycol Fluorure d’ammonium, 20% Glycérine Heptane* Huile et graisse* Huile minérale* Hydrogène, gaz Lait Miel Nitrate d’argent Nitrate de potassium Oxygène, gaz* Peroxyde d’hydrogène, 30% Peroxyde d’hydrogène, 90%* Persulfate de potassium Phenol, 10% Phtalate de dioctyle* Pyridine* Soude caustique, 40% Sulfite de sodium Urée, 10% ... Acétone Acide cresylique Acide nitrique, 50% Benzène Chlore actif Chlore gaz Ether éthylique Ozone, gaz Tetrachlorure de carbone Toluène Xylènes Acide chlorosulfurique Acide nitrique, >50% Brome, gaz Brome, liquide Chloroforme Chlorure de thionyle Eau régale Iode, solution alcoolique Oléum Trichloroéthylène Trioxyde de soufre A 60°C, la résistance des éléments suivis d’un astérisque* est limitée ou non satisfaisante. Pour d’autres composés et / ou des températures supérieures, veuillez nous consulter. RÉSISTANCE EN TEMPÉRATURE Les tuyaux en PEHD sont utilisables sur une plage de températures allant de -20°C à +45°C en continu et +65°C en pointe. WEHOLITE - TUBAO? SAS10 / 2019 - VERSION 4 27 RÉSISTANCE MECANIQUE Les tuyaux en PEHD ont un comportement flexible et ne se réagissent pas comme des tuyaux rigides traditionnels. Ils possèdent une certaine aptitude à l’ovalisation en fonction des contraintes liées au sol. Avec l’accroissement de la charge, la partie supérieure du tuyau se déplace dans le sens vertical tandis que les parois latérales viennent en appui sur le remblai.  Qoù un tuyau I! tcomportement flexible se déforme, un tuyau rigide finira par se fissurer. Sur la figure, nous pouvons voir la différence entre un tuyau flexible et un tuyau rigide Structure flexible en PEHD Structure rigide conventionnelles RÉSISTANCE À L’ABRASION Les effluents domestiques ou industriels peuvent contenir des matières abrasives pour les canalisations. L’institut d’Ingénierie Hydraulique et d’Hydrologie de Darmstadt (Allemagne) a développé une méthode pour tester la résistance à l’abrasion. Ce test est connu sous le nom de la Méthode de Darmstadt. Il consiste I! tplacer une section de tuyau semi-circulaire, contenant un mélange spécifique de sable/graviers/eau, sur une machine qui génère des basculements afin de simuler le passage d’un effluent chargé. Comme précisé sur la figure, le PEHD présente le meilleur ratio de résistance à l’abrasion de tous les matériaux, notamment par rapport au PRV ou au béton. Il est donc particulièrement adapté pour le transport des eaux fortement chargées. FIXATION / ANCRAGE Lorsque le radier des tuyaux est situé en dessous du niveau de l’eau de la nappe phréatique ou en présence de circulation d’eau souterraine, la flottabilité du tuyau doit être prise en considération. Si besoin, l’effet des forces de pression ascendante devra être equilibré pour empêcher tout soulèvement. La solution technique retenue sera choisie au cas par cas en fonction des données du terrain.* En effet, plusieurs solutions existent telles que : la fixation de sangles sur des plots ou longrines, la mise en place d’une dalle de répartition au-dessus de la génératrice supérieure du réservoir ou encore le coulage de béton dans la double paroi du tuyau Weholite. Ci-dessous, schéma d’un bassin Weholite, ancré à l’aide de sangles et longrines. *Un calcul du bureau d’étude au cas par cas permettra de déterminer le besoin d’une stabilisation ou non du tuyau. Propriétés du PEHD WEHOLITE - TUBAO? SAS 10 / 2019 - VERSION 4
