Surveillance en temps reel des solvants, gaz et particules en laboratoire de chimie : reseau de capteurs POD2 et EllonaSoft

Dans un laboratoire de chimie, des manipulations peuvent generer des emissions intermittentes (solvants, TVOC), des fuites de gaz techniques, des episodes d'odeurs et des particules de poudres. Sans mesure continue, ces evenements restent difficiles a objectiver et a tracer, ce qui retarde les actions de prevention. A l'Universite Hanyang (Seoul), ELLONA a deploye des capteurs connectes POD2 couples a EllonaSoft pour une acquisition toutes les 10 s, avec visualisation centralisee et alertes en temps reel.

Problematique : maitriser des expositions intermittentes en laboratoire de chimie (gaz, TVOC, particules, odeurs)

Dans des laboratoires de chimie universitaires, les operations de preparation, de manipulation et d'analyse peuvent entrainer :

• des emissions ponctuelles de solvants et de TVOC (ouverture de flacons, transferts, nettoyage, evaporation) ;
• des fuites de gaz techniques utilisees pour les procedes ou l'instrumentation ;
• des episodes d'odeurs associes a certains reactifs ou melanges ;
• des particules liees a la manipulation de materiaux pulverulents (pesees, transferts, agitation).

Ces evenements sont souvent intermittents et peuvent passer inaperçus sans instrumentation adaptee. Les impacts operationnels et HSE typiques sont :

• Detection tardive d'une derive (pic d'emission, fuite, odeur) en l'absence d'alerte instantanee ;
• Manque de tracabilite pour corriger les causes racines (quand, ou, combien, combien de temps) ;
• Difficulte a objectiver un inconfort olfactif ou un risque lie a des melanges de polluants ;
• Augmentation du risque d'exposition pour les etudiants et le personnel (postes multiples, rotation des equipes).

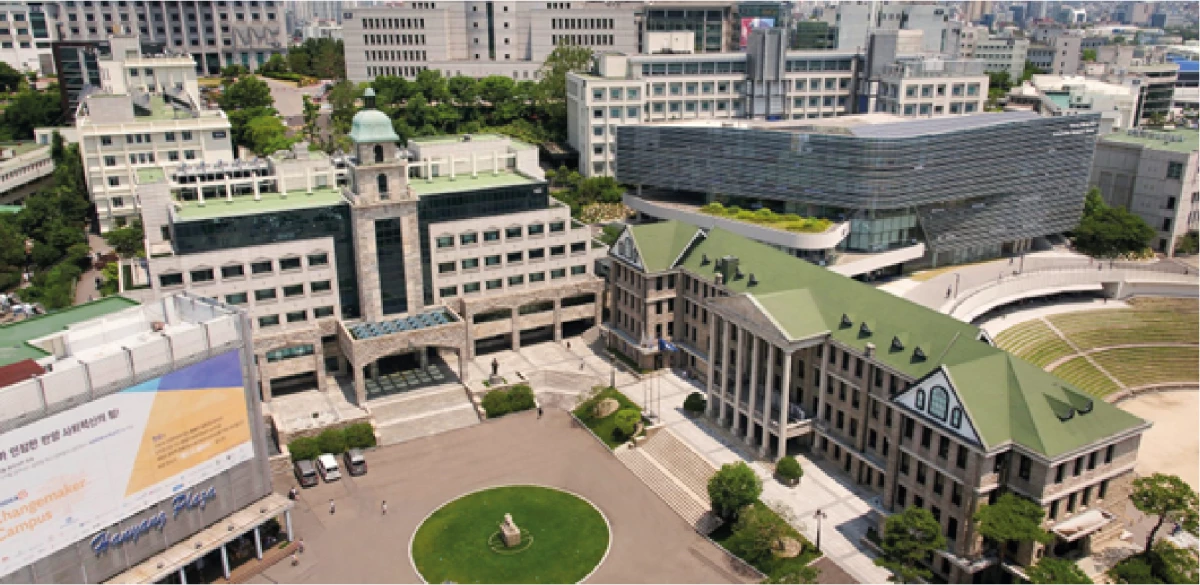

Contexte du cas : l'Universite Hanyang (Seoul, Coree du Sud) souhaitait disposer d'une detection en temps reel et d'un suivi documente de l'air interieur dans ses laboratoires d'analyse chimique, afin de signaler rapidement les derives et piloter la securite des occupants.

Solution ELLONA : reseau de capteurs connectes POD2 et supervision EllonaSoft

Pour repondre a ce besoin, ELLONA (analyse de contaminants particulaires gazeux et mesures d'emissions d'odeurs) a deployee une architecture de surveillance basee sur :

• un reseau de plusieurs capteurs connectes POD2 dans les zones pertinentes des laboratoires ;
• la centralisation, l'analyse et la restitution dans la plateforme EllonaSoft (gestion du reseau, visualisation, reporting, alertes).

Instrumentation : POD2 configure pour gaz, TVOC, particules et odeurs

Les POD2 ont ete configures avec des capteurs avances pour le suivi de gaz et d'indicateurs d'emissions, notamment : CH, H, CO, NH et TVOC, ainsi que des capteurs de particules adaptes aux materiaux pulverulents. Le POD2 est un systeme de surveillance interieur multi-parametres, personnalisable, pouvant integrer des capteurs de gaz (jusqu'a 4 electrochimiques et 1 optique), de particules et une fonctionnalite d'odeur (capteurs MOX), avec des donnees actualisees toutes les 10 secondes.

Acquisition et traitement : donnees temps reel, supervision centralisee et rapports

Les mesures sont acquises et remontees en temps reel (actualisation toutes les 10 s), puis centralisees dans EllonaSoft pour :

• la visualisation des series temporelles et l'analyse des episodes ;
• la traçabilite des evenements (horodatage, localisation par zone instrumentee) ;
• l'edition de rapports pour le pilotage HSE et l'exploitation.

Alertes et reactivite : declencher l'action au bon moment

Des alertes immediates sont emises en cas de niveaux anormaux de gaz, particules ou odeurs, afin de prevenir le personnel present et les responsables des installations. L'objectif est de permettre une intervention rapide, par exemple :

• securisation de la zone (interruption d'une manipulation, consignes) ;
• actions correctives (verification d'une source potentielle, remise en etat, ajustement des pratiques) ;
• maintien des conditions de travail (suivi du retour a la normale).

Benefices techniques pour des laboratoires confrontes a des emissions intermittentes

• Objectivation des derives : mise en evidence de pics courts et d'evenements rares via une mesure continue et une actualisation frequente (10 s).
• Pilotage multi-polluants : suivi combine gaz/TVOC/particules/odeurs pour une vision plus operationnelle que des controles ponctuels.
• Traçabilite et reporting : donnees consolidees pour analyser les causes racines, documenter les episodes et partager des indicateurs.
• Alerte temps reel : reduction du delai de reaction en exploitation et meilleure protection des occupants.

Produits et societes mobilises

• Capteur multi-parametres interieur : POD2
• Entreprise : ELLONA
