Description du produit

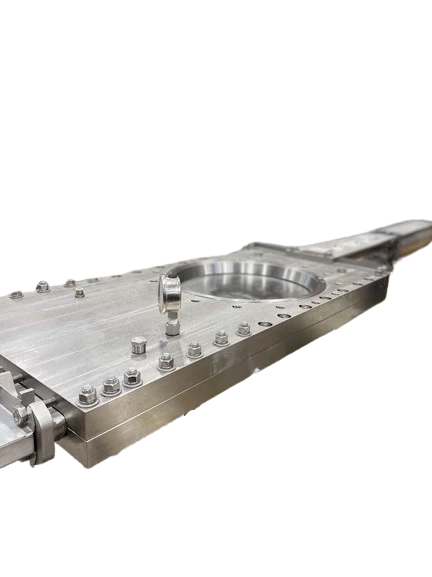

La vanne guillotine à pelle traversante KGT Flowrates est conçue pour les applications industrielles sévères : fluides chargés, abrasifs, corrosifs, boues et pâtes à haute concentration. Son passage intégral sans zone de rétention garantit un écoulement continu et une vidange complète.
Disponible du DN 50 au DN 1200, elle supporte des pressions jusqu'à 100 bars et des températures de -40°C à +850°C, dépassant largement les performances du marché standard (PN10, 200°C max). Son corps en deux parties entièrement usiné CNC assure une planéité parfaite et une durée de vie prolongée. La version avec bonnet permet un confinement total pour les applications chimiques sensibles. Certification TA LUFT disponible.
Caractéristiques techniques :
- Diamètres : DN 50 à DN 1200
- Température : -40°C à +850°C
- Pression : jusqu'à 100 bars
- Matériaux : Fonte ductile, Acier WCB, Inox CF8M, Duplex
- Étanchéité : EPDM, NBR, FKM, PTFE, Silicone alimentaire, métal dynamique, Inconel
- Version : Unidirectionnelle ou Bidirectionnelle
Options : Version bonnet, certification TA LUFT, trous de soufflage, ATEX sur demande. Disponible en version moulé ou entièrement usinée CNC.
Secteurs d'application : Papeterie (pulpeurs, pâte >3%), chimie, pétrochimie, traitement des eaux et boues, industrie minière, sidérurgie, agroalimentaire, centrales thermiques.
Pourquoi choisir la KGT Flowrates ?
Avantage Détail Haute pression Jusqu'à 100 bars (marché standard : PN10) Haute température +850°C (marché standard : 70-200°C) Zéro rétention Passage intégral, vidange complète Corps usiné CNC Planéité parfaite, durabilité accrue Version bonnet Confinement total pour chimie Certification TA LUFT Conformité émissions fugitives
Applications industrielles
Industrie papetière
- Sortie de pulpeurs et défibreurs
- Circuits pâte à papier à haute concentration (>3%)
- Gestion des fibres, rejets et effluents chargés
- Récupération du vieux papier avec impuretés (agrafes, plastiques)
Industrie chimique et pétrochimique
- Réacteurs et sécheurs (chargement/déchargement sans rétention)
- Circuits acides, bases et solvants
- Procédés de filtration et neutralisation
- Applications sous pression et haute température
Traitement des eaux et boues
- Stations d'épuration : boues activées, boues primaires
- Épaississeurs et centrifugeuses
- Réseaux d'eaux usées chargées
- Digesteurs anaérobies
Industrie minière et sidérurgie
- Transport de boues abrasives et pulpes minérales
- Gestion des résidus et stériles
- Circuits de refroidissement chargés
Énergie et environnement
- Centrales thermiques : cendres, mâchefers
- Vide-silos et transfert de produits en vrac
- Incinérateurs et méthaniseurs
Agroalimentaire
- Process exigeant des standards d'hygiène élevés
- Circuits de nettoyage CIP
- Siège silicone alimentaire disponible
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| 375 - Pression nominale (bar) | PN40 |
| Adapté haute température | -20 à 850°C |
| Bague d'étanchéité | EPDM, NBR, PTFE, FPM, Silicone, CE 1935, Métal, Dynamique |
| Bride de raccordement DN | Dn50 à Dn1200 |
| Classe d’étanchéité | EN12266 rang A , Class III - IV |
| Matériaux de construction | Foncte ductile, Acier WCB , Inox 316, Duplex, Inconel |
