Rétrofit de 12 vannes registres pour la régulation de l'air primaire d'une UVE

Sur une ligne d'unité de valorisation énergétique (UVE) en France, le remplacement de 12 vannes registres devenait critique alors que les plans d'origine étaient indisponibles. Ce manque de données d'interface augmentait le risque d'incompatibilités mécaniques, avec un impact direct sur la durée d'arrêt et la remise en service. FLOWRATES SAS a sécurisé l'opération par des relevés in situ et une refonte du concept des registres, orientée régulation fine de l'air primaire.

Problématique : remplacer des registres sans plans tout en assurant une régulation fiable de l'air primaire

Contexte d'exploitation

Une unité de valorisation énergétique (UVE) devait remplacer une série de 12 vannes registres intégrées à un réseau d'air primaire. L'intervention devait être préparée en amont afin de limiter le temps d'immobilisation de la ligne et de sécuriser la remise en service.

Contraintes techniques rencontrées

• Absence de plans d'origine : aucune donnée exploitable sur les dimensions, les interfaces de raccordement, les encombrements et les alignements.
• Risque d'incompatibilités au montage : sans définition dimensionnelle fiable, la reproduction à l'identique peut générer des écarts (entraxe, alignement, longueur face-à-face, position des brides, zones d'interférence).
• Exigence fonctionnelle élargie : au-delà de l'isolement, les organes devaient contribuer à la régulation de l'air primaire, avec un niveau de contrôle plus fin qu'un registre purement tout-ou-rien.

Impacts et risques associés

• Allongement de l'arrêt en cas de non-conformité dimensionnelle détectée tardivement (retouches, reprises de supportage, modifications de tuyauteries/gaînes, re-fabrication).
• Risque sur la remise en service : montage contraint, défauts d'alignement, points durs, déformations et usure prématurée.
• Risque process : une régulation d'air primaire insuffisamment stable peut perturber l'équilibre de combustion (variations de tirage, instabilités, dérives d'exploitation), avec un impact potentiel sur la performance globale de la ligne.

Solution : rétrofit sur mesures et refonte du concept de registre pour une logique de régulation

Approche retenue par FLOWRATES SAS

En l'absence de plans des anciennes vannes, FLOWRATES SAS a mis en oeuvre une démarche de rétrofit basé sur relevés in situ afin de reconstruire l'interface mécanique et fonctionnelle au plus près de l'existant, puis d'adapter le concept des registres à l'objectif de régulation.

Étapes clés de réalisation

• Relevés sur site : mesures directement sur l'installation pour redéfinir les dimensions fonctionnelles et les interfaces de raccordement (raccordements, encombrements, alignements).
• Redéfinition des registres : adaptation du concept pour passer d'une fonction d'isolement à une fonction de régulation de l'air primaire.

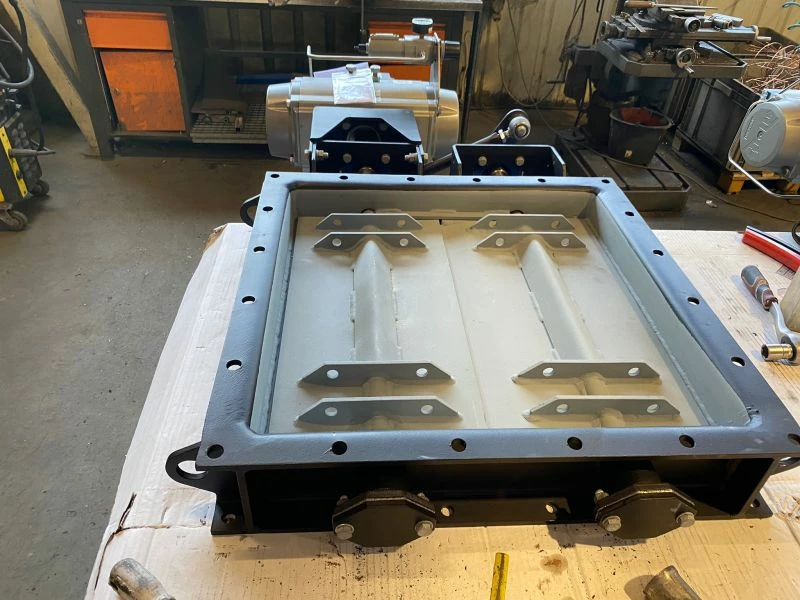

• Préparation de 12 vannes registres : fabrication/assemblage en amont, destinés à être installés après intervention sur site.
• Validation collaborative : conduite du projet en collaboration étroite avec le client jusqu'à validation d'un résultat jugé satisfaisant.

Pourquoi cette solution répond au besoin (bénéfices opérationnels)

• Compatibilité mécanique sécurisée malgré l'absence de plans, grâce à la reconstruction dimensionnelle par relevés sur site.
• Réduction du risque de reprises au montage (interférences, défauts d'alignement, adaptations non prévues) et meilleure maîtrise du planning d'arrêt.
• Régulation mieux adaptée au process : la refonte du concept des registres vise une régulation plus fine de l'air primaire, avec un objectif opérationnel orienté stabilité du cycle de combustion et augmentation du rendement de l'installation.

Entreprise et expertise mobilisées

Ce rétrofit a été mené par FLOWRATES SAS, fabricant et fournisseur de robinetterie industrielle intervenant notamment dans la valorisation énergétique. Pour en savoir plus sur l'entreprise : FLOWRATES SAS (fiche entreprise).

Points d'attention pour des projets similaires (retour d'expérience transposable)

• Anticiper l'absence de plans et prévoir une campagne de relevés in situ structurée (interfaces, alignements, encombrements, accès de maintenance).
• Clarifier dès le départ la fonction attendue : isolement, réglage, ou régulation (et le niveau de précision visé), car cela influence la conception.
• Conduire une validation progressive avec l'exploitant (contraintes d'arrêt, phasage d'intervention, critères d'acceptation).
