Étanchéité vapeur haute température sur réseau de chaleur : vanne papillon triple excentration PN25

Dans les réseaux de chaleur (vapeur et eau chaude surchauffée), les cycles thermiques répétés et les contraintes pression/température mettent à l'épreuve les organes d'isolement : fermeture instable sous dilatation, perte d'étanchéité sur vapeur, fuites et arrêts d'exploitation. Pour fiabiliser l'isolement en PN25, FLOWRATES SAS met en oeuvre la vanne papillon triple excentration BVTL01 à étanchéité métal/métal, testée selon les référentiels d'essais usuels et dimensionnée pour l'intégrité sous pression.

Contexte et problématique (cas d'application)

Ce cas d'application concerne un exploitant de réseau de chaleur (production et distribution d'énergie) opérant des lignes de vapeur et/ou d'eau chaude surchauffée, typiquement en chaufferie biomasse, usine d'incinération (UVE) ou centrale d'appoint. Sur ces utilités, les organes d'isolement sont soumis à :

• Cycles thermiques répétés (montées/baisses de température), générant des dilatations différentielles et des contraintes mécaniques.
• Contraintes pression/température élevées, nécessitant une tenue mécanique durable du corps et des interfaces d'étanchéité.
• Manoeuvres fréquentes (ouverture/fermeture), demandant une répétabilité et une stabilité de fermeture dans le temps.

Défaillances typiques rencontrées

Dans ce contexte, une vanne inadaptée (étanchéité non conçue pour la vapeur, conception sensible au frottement ou au matage, fermeture perturbée par la dilatation) peut conduire à :

• Fuites de vapeur (pertes énergétiques et baisse de performance globale du réseau).
• Perte de continuité de service : difficulté à isoler une section pour maintenance, dérives d'exploitation, indisponibilités.
• Arrêts d'exploitation (planifiés ou non) et augmentation des interventions de maintenance.

Impacts et risques associés

• Financiers : surconsommation énergétique, surcoûts d'intervention, indisponibilités.
• Sécurité : exposition à des atmosphères chaudes, risques liés à des fuites sur utilités vapeur.
• Conformité / intégrité sous pression : nécessité d'un équipement compatible avec les exigences d'équipements sous pression et d'un dimensionnement cohérent avec les conditions de service.

Solution FLOWRATES : vanne papillon triple excentration PN25 à étanchéité métal/métal

Pour répondre à une problématique d'étanchéité vapeur haute température sur un réseau de chaleur en PN25, FLOWRATES SAS préconise l'utilisation d'une vanne papillon triple excentration à étanchéité lamellaire métal/métal, telle que la BVTL01.

Principe de conception adapté aux cycles thermiques et à la vapeur

• Triple excentration : conception visant à obtenir une fermeture performante avec une cinématique favorable aux conditions sévères, et une tenue en service lors des sollicitations thermiques répétées.
• Étanchéité métal/métal : adaptée aux applications vapeur et hautes températures, là où des solutions à siège souple peuvent devenir limitantes.
• Étanchéité bidirectionnelle : utile en exploitation pour l'isolement dans les deux sens selon les configurations de réseau.

Tenue mécanique et conformité de l'équipement

• Dimensionnement mécanique annoncé selon EN 12516 (approche de résistance mécanique des enveloppes de robinetterie), afin de contribuer à l'intégrité sous pression sur la plage pression/température visée.
• Conformité DESP 2014/68/UE (PED) : la BVTL01 est décrite comme conforme à la directive équipements sous pression.

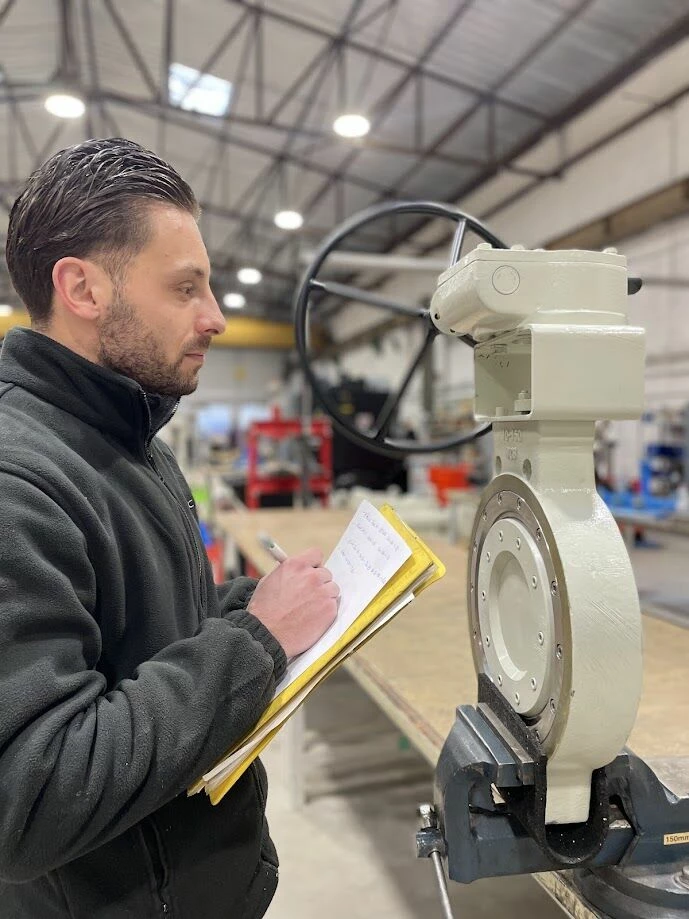

Fiabilisation avant mise en service : essais et inspection atelier

La BVTL01 est donnée comme testée selon des référentiels d'essais d'étanchéité/pression courants en robinetterie industrielle (EN 12266-1, ISO 5208, API 598), afin de sécuriser l'engagement de performance avant expédition.

Pourquoi cette solution est pertinente pour un réseau vapeur PN25

• Maintien d'une étanchéité fiable dans le temps sur vapeur et en haute température, malgré les cycles thermiques.
• Réduction du risque de fuites et d'arrêts d'exploitation en améliorant la stabilité de fermeture et la répétabilité des manoeuvres.
• Continuité de service renforcée : isolement plus sûr pour maintenance et exploitation des installations de production et de distribution d'énergie.

Produits et société

• Produit mis en avant : BVTL01 - Vanne papillon triple excentration
• Fabricant / fournisseur : FLOWRATES SAS
