Mesure de hauteur d'eau de bassin de décantation

Par :

ENGINEERING MESURES

Demander un devis

Illustrations

Description du cas d'utilisation / service / réalisation

Client / Type de client :

Sucrerie Industrielle

Problématique / Besoin :

Notre client souhaitait une solution pour la mesure de hauteur d'eau dans ses bassins de décantation d'eaux usées.

Ces bassins assez profonds ont surtout une pente très douce, ce qui apporte quelques contraintes.

Une sonde hydrostatique serait vite noyée dans les boues épaisses des eaux de l'usine, plus ou moins chargées. Une solution sans maintenance est préférée.

L'installation d'un radar est rendue impossible. On ne peut pas le placer au bord, car il mesurerait rapidement la bâche. Incliné, on perdrait le signal. On ne peut pas non plus créer de support dans le fond, qui obligerait à percer la bâche et compromettrait l'étanchéité. Une perche, ou des câbles tendus seraient trop compliqués a installer.

Méthode utilisée / Réponse apportée :

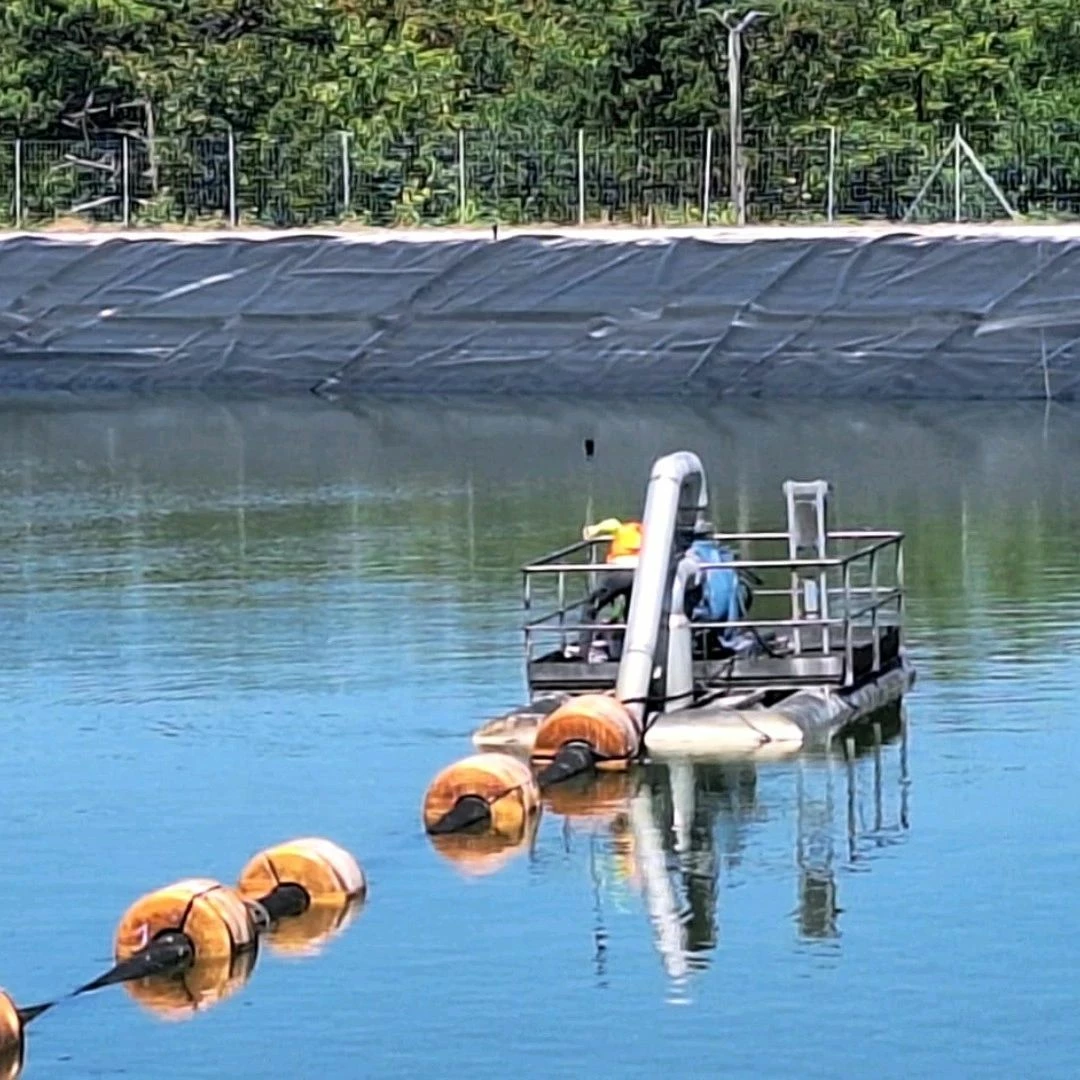

Sur une des plateformes flottantes (où sont montées des pompes), nous avons donc installé un sonar HAWK SULTAN SONAR

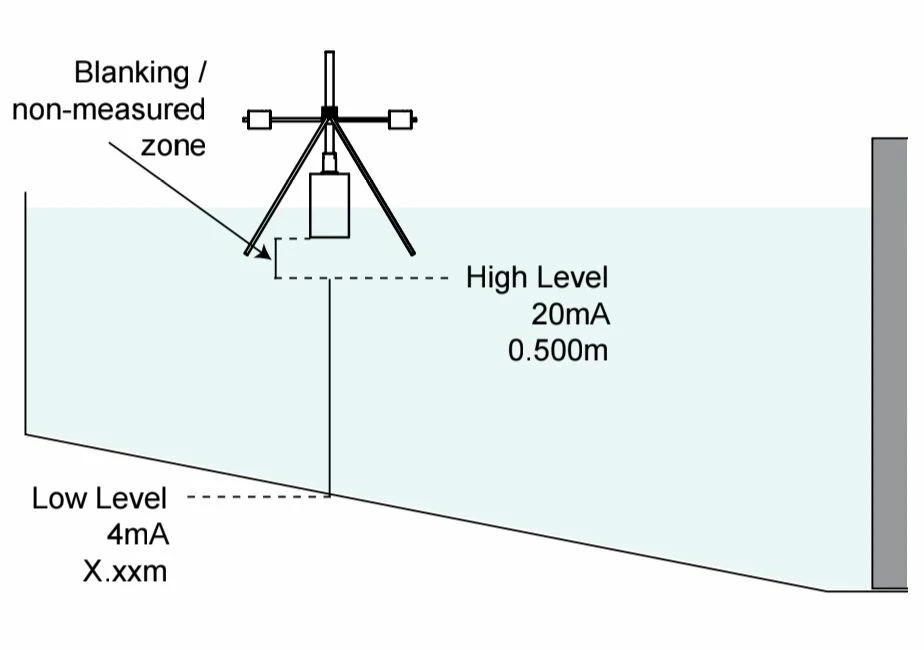

Avec le temps de transit d'un écho qui rebondit sur les couches de solides, on arrive à connaître la distance sous la surface du capteur.
Nous avons calé l'écho sur une interface fixe (le fond), on connaît la hauteur, sans être gêné par les boues.
La configuration a été très simple, le sonar a directement trouvé l'interface du fond. La mesure est très fiable.

Autres informations :

Une gamme avancée type HAWK ORCA aurait même permis la mesure de hauteur des boues, en plus de la hauteur d'eau
