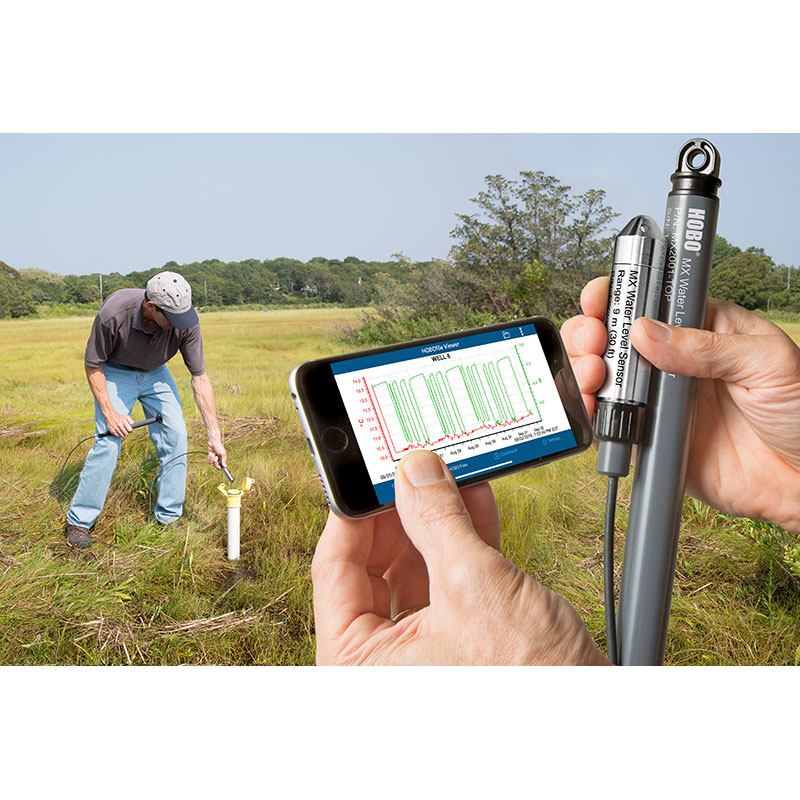

Cet enregistreur de niveau polyvalent permet un déploiement rapide sur le terrain : puits, cours d’eau, lacs, marécages, zones de marée,… L’interface Bluetooth permet une lecture simple des données et un déchargement rapide des enregistrements directement sur la zone d’installation. De plus l’émetteur émergé comprend son propre capteur, permettant une compensation barométrique immédiate, sans matériel supplémentaire. Les piles, localisées dans cette partie, sont également remplaçables simplement par l’utilisateur.
L’enregistreur se compose de 3 parties :
Le capteur immergé, à capteur céramique, disponible en inox et en titane selon les contraintes de déploiement, pour des profondeurs jusqu’à 76m (selon modèle, voir ci-dessous)
L’émetteur émergé, à capteur céramique pour la compensation barométrique, intégrant la technologie basse consommation BLE (Bluetooth Low Energy) et le logement piles (remplaçables par l’utilisateur)
Un câble de liaison renforcé Kevlar pour la communication entre ces 2 parties, disponible en plusieurs longueurs (de 0,2 à 500m) selon vos contraintes de déploiement
Toutes les sondes sont également équipées d’un capteur de température -20 à 50°C.
https://www.prosensor.fr/fiche.asp?famille=&categorie=&type=&modele=&fabricant=&grandeur_physique=&unite=&conditionnement=&ID=878&new=&rechtxt=&refsearch=mx2001&tri=&ref=
Qu'est-ce que le nombre de Reynolds et comment le déterminer ?
Le nombre de Reynolds (Re) est défini par la relation suivante :
\[ Re = \frac{\rho \cdot v \cdot L}{\mu} \]
où :
- \( \rho \) est la densité du fluide (en kg/m³),
- \( v \) est la vitesse moyenne du fluide dans le conduit (en m/s),
- \( L \) est une dimension caractéristique du conduit (en m), typiquement le diamètre hydraulique pour un conduit circulaire,
- \( \mu \) est la viscosité dynamique du fluide (en Pa·s ou kg/(m·s)).
Alternativement, le nombre de Reynolds peut aussi être exprimé en fonction de la viscosité cinématique (\( \nu = \mu / \rho \)) :
\[ Re = \frac{v \cdot L}{\nu} \]
Pour déterminer le nombre de Reynolds dans une application pratique, il faut mesurer ou connaître les paramètres suivants :
- La vitesse du fluide : peut être mesurée à l'aide d'un débitmètre ou d'un anémomètre, selon le type de fluide.
- La dimension caractéristique : pour un tuyau, c'est typiquement le diamètre intérieur.
- La densité et la viscosité du fluide : ces propriétés sont souvent disponibles dans des tables ou des bases de données pour les fluides communs et dépendent de la température.
En fonction des valeurs de Re obtenues, on peut déterminer le régime d'écoulement :
- Si Re < 2000, l'écoulement est généralement laminaire.
- Si Re > 4000, l'écoulement est généralement turbulent.
- Entre 2000 et 4000, l'écoulement est en transition et peut osciller entre laminaire et turbulent.
Dans le contexte des réseaux d'eau et de leur rendement, la connaissance du nombre de Reynolds est essentielle pour la conception et l'analyse des systèmes de tuyauterie, car elle influence la perte de charge (pertes de pression dues aux frottements) et l'efficacité du transport de l'eau.
Certains des produits mentionnés précédemment, tels que les enregistreurs de niveau d'eau HOBO U20L ou HOBO MX2001, peuvent être utiles pour mesurer les paramètres nécessaires au calcul du nombre de Reynolds, en fournissant des données sur la vitesse de l'eau et sa variation au fil du temps. Ces instruments, couplés à des capteurs de température et à des analyses de qualité de l'eau, permettent d'obtenir les propriétés physiques nécessaires pour déterminer la viscosité et la densité du fluide, et ainsi calculer le nombre de Reynolds pour l'écoulement dans le réseau d'eau étudié.
Quels sont les différents constituants d'un réseau d'eau potable ?
1. Source d'eau brute : La première étape d'un réseau d'eau potable consiste à prélever l'eau à partir de sources naturelles telles que les lacs, les rivières, les nappes souterraines ou les réservoirs.
2. Station de pompage : L'eau brute est ensuite acheminée vers la station de traitement grâce à des pompes. Les stations de pompage HOBO® MX2001 par exemple, sont des enregistreurs de données qui surveillent la pression et le niveau d'eau, ce qui est essentiel pour contrôler le pompage.
3. Station de traitement : Une fois l'eau arrivée à la station de traitement, elle subit plusieurs processus de purification pour éliminer les contaminants et la rendre potable. Ces processus incluent la coagulation, la floculation, la décantation, la filtration et la désinfection.
4. Réseaux de distribution : Après traitement, l'eau est stockée dans des réservoirs de distribution, puis acheminée via un réseau de canalisations en PVC, en fonte ductile ou en acier jusqu'aux utilisateurs finaux. Des produits comme le système en PVC annelé SANECOR® sont utilisés pour la construction de ces canalisations.
5. Réservoirs de stockage : Des réservoirs ou des châteaux d'eau sont utilisés pour stocker l'eau traitée et maintenir une pression adéquate dans le réseau de distribution. Ils permettent également de répondre à la demande en eau lors des pics de consommation.
6. Accessoires de réseau : Le réseau comprend également des vannes pour réguler le flux d'eau (comme la Vanne Hydrodynamique Autonome F-Reg), des poteaux d'incendie, des compteurs d'eau pour mesurer la consommation (par exemple, la station de mesure myliaQ), et des dispositifs de contrôle tels que les capteurs acoustiques Permalog+ pour la détection des fuites.
7. Branchements domiciliaires : Ce sont les conduites qui relient le réseau de distribution principal à la propriété de chaque utilisateur. Ils incluent généralement un compteur d'eau pour enregistrer la consommation.
8. Dispositifs de protection : Pour maintenir la qualité de l'eau et éviter la contamination, des systèmes de protection tels que des clapets anti-retour sont installés.
9. Système de surveillance et de gestion : Les réseaux d'eau potable modernes sont souvent équipés de systèmes de télésurveillance et de gestion de données, tels que seQoya pour l'approvisionnement en eau potable, qui permettent de surveiller et d'analyser le fonctionnement du réseau en temps réel.
En résumé, un réseau d'eau potable est constitué d'une source d'eau brute, de stations de pompage, de stations de traitement, d'un réseau de distribution avec des réservoirs de stockage et des accessoires de réseau, de branchements domiciliaires, de dispositifs de protection et de systèmes de surveillance et de gestion. Chaque élément joue un rôle crucial pour garantir que l'eau fournie aux consommateurs soit sûre, propre et disponible à la demande.
Comment calculer les pertes de charges sur un camion pompier ?
Les pertes de charge régulières sont dues à la friction de l'eau contre la paroi intérieure du tuyau et sont calculées sur la base de la longueur du tuyau et de son diamètre, la vitesse de l'eau, la viscosité du fluide et la rugosité de la paroi intérieure du tuyau. La formule la plus couramment utilisée pour calculer les pertes de charge régulières est l'équation de Darcy-Weisbach :
\[ h_f = f \left(\frac{L}{D}\right) \left(\frac{v^2}{2g}\right) \]
où :
- \( h_f \) est la perte de charge due à la friction (en mètres de colonne d'eau),
- \( f \) est le coefficient de frottement (sans dimension),
- \( L \) est la longueur du tuyau (en mètres),
- \( D \) est le diamètre intérieur du tuyau (en mètres),
- \( v \) est la vitesse moyenne de l'eau dans le tuyau (en mètres par seconde),
- \( g \) est l'accélération due à la gravité (en mètres par seconde carré).
Pour déterminer le coefficient de frottement \( f \), on peut utiliser le diagramme de Moody qui relie le nombre de Reynolds (qui caractérise le régime d'écoulement) à la rugosité relative des parois du tuyau.
Les pertes de charge singulières, quant à elles, se produisent aux points où il y a des changements dans la direction ou la taille du tuyau, des vannes, des coudes, des tés, des réductions, des raccords, etc. Ces pertes de charge sont généralement calculées en utilisant des coefficients de perte de charge spécifiques à chaque élément et la vitesse de l'eau :
\[ h_L = K \left(\frac{v^2}{2g}\right) \]
où :
- \( h_L \) est la perte de charge singulière (en mètres de colonne d'eau),
- \( K \) est le coefficient de perte de charge singulière (sans dimension).
Les pertes totales de charge dans le système sont la somme des pertes régulières et des pertes singulières :
\[ h_{tot} = h_f + \sum h_L \]
Pour un camion de pompier, il est essentiel de calculer avec précision les pertes de charge pour garantir que la pression d'eau nécessaire soit disponible à la buse pour l'extinction des incendies.
Des outils comme les logiciels d'analyse hydraulique (par exemple, HOBOware®) ou des appareils de mesure de la pression et du débit (comme les enregistreurs HOBO U20, U20L, ou MX2001) peuvent être utilisés pour surveiller les systèmes et aider à déterminer les conditions réelles de fonctionnement, ce qui peut ensuite être utilisé pour ajuster les calculs de pertes de charge et optimiser la performance du système de distribution d'eau du camion de pompier.
Posez une question sur le produit
Poser une questionQu'est-ce que le nombre de Reynolds et comment le déterminer ?
Le nombre de Reynolds (Re) est défini par la relation suivante :
\[ Re = \frac{\rho \cdot v \cdot L}{\mu} \]
où :
- \( \rho \) est la densité du fluide (en kg/m³),
- \( v \) est la vitesse moyenne du fluide dans le conduit (en m/s),
- \( L \) est une dimension caractéristique du conduit (en m), typiquement le diamètre hydraulique pour un conduit circulaire,
- \( \mu \) est la viscosité dynamique du fluide (en Pa·s ou kg/(m·s)).
Alternativement, le nombre de Reynolds peut aussi être exprimé en fonction de la viscosité cinématique (\( \nu = \mu / \rho \)) :
\[ Re = \frac{v \cdot L}{\nu} \]
Pour déterminer le nombre de Reynolds dans une application pratique, il faut mesurer ou connaître les paramètres suivants :
- La vitesse du fluide : peut être mesurée à l'aide d'un débitmètre ou d'un anémomètre, selon le type de fluide.
- La dimension caractéristique : pour un tuyau, c'est typiquement le diamètre intérieur.
- La densité et la viscosité du fluide : ces propriétés sont souvent disponibles dans des tables ou des bases de données pour les fluides communs et dépendent de la température.
En fonction des valeurs de Re obtenues, on peut déterminer le régime d'écoulement :
- Si Re < 2000, l'écoulement est généralement laminaire.
- Si Re > 4000, l'écoulement est généralement turbulent.
- Entre 2000 et 4000, l'écoulement est en transition et peut osciller entre laminaire et turbulent.
Dans le contexte des réseaux d'eau et de leur rendement, la connaissance du nombre de Reynolds est essentielle pour la conception et l'analyse des systèmes de tuyauterie, car elle influence la perte de charge (pertes de pression dues aux frottements) et l'efficacité du transport de l'eau.
Certains des produits mentionnés précédemment, tels que les enregistreurs de niveau d'eau HOBO U20L ou HOBO MX2001, peuvent être utiles pour mesurer les paramètres nécessaires au calcul du nombre de Reynolds, en fournissant des données sur la vitesse de l'eau et sa variation au fil du temps. Ces instruments, couplés à des capteurs de température et à des analyses de qualité de l'eau, permettent d'obtenir les propriétés physiques nécessaires pour déterminer la viscosité et la densité du fluide, et ainsi calculer le nombre de Reynolds pour l'écoulement dans le réseau d'eau étudié.
Quels sont les différents constituants d'un réseau d'eau potable ?
1. Source d'eau brute : La première étape d'un réseau d'eau potable consiste à prélever l'eau à partir de sources naturelles telles que les lacs, les rivières, les nappes souterraines ou les réservoirs.
2. Station de pompage : L'eau brute est ensuite acheminée vers la station de traitement grâce à des pompes. Les stations de pompage HOBO® MX2001 par exemple, sont des enregistreurs de données qui surveillent la pression et le niveau d'eau, ce qui est essentiel pour contrôler le pompage.
3. Station de traitement : Une fois l'eau arrivée à la station de traitement, elle subit plusieurs processus de purification pour éliminer les contaminants et la rendre potable. Ces processus incluent la coagulation, la floculation, la décantation, la filtration et la désinfection.
4. Réseaux de distribution : Après traitement, l'eau est stockée dans des réservoirs de distribution, puis acheminée via un réseau de canalisations en PVC, en fonte ductile ou en acier jusqu'aux utilisateurs finaux. Des produits comme le système en PVC annelé SANECOR® sont utilisés pour la construction de ces canalisations.
5. Réservoirs de stockage : Des réservoirs ou des châteaux d'eau sont utilisés pour stocker l'eau traitée et maintenir une pression adéquate dans le réseau de distribution. Ils permettent également de répondre à la demande en eau lors des pics de consommation.
6. Accessoires de réseau : Le réseau comprend également des vannes pour réguler le flux d'eau (comme la Vanne Hydrodynamique Autonome F-Reg), des poteaux d'incendie, des compteurs d'eau pour mesurer la consommation (par exemple, la station de mesure myliaQ), et des dispositifs de contrôle tels que les capteurs acoustiques Permalog+ pour la détection des fuites.
7. Branchements domiciliaires : Ce sont les conduites qui relient le réseau de distribution principal à la propriété de chaque utilisateur. Ils incluent généralement un compteur d'eau pour enregistrer la consommation.
8. Dispositifs de protection : Pour maintenir la qualité de l'eau et éviter la contamination, des systèmes de protection tels que des clapets anti-retour sont installés.
9. Système de surveillance et de gestion : Les réseaux d'eau potable modernes sont souvent équipés de systèmes de télésurveillance et de gestion de données, tels que seQoya pour l'approvisionnement en eau potable, qui permettent de surveiller et d'analyser le fonctionnement du réseau en temps réel.
En résumé, un réseau d'eau potable est constitué d'une source d'eau brute, de stations de pompage, de stations de traitement, d'un réseau de distribution avec des réservoirs de stockage et des accessoires de réseau, de branchements domiciliaires, de dispositifs de protection et de systèmes de surveillance et de gestion. Chaque élément joue un rôle crucial pour garantir que l'eau fournie aux consommateurs soit sûre, propre et disponible à la demande.
Comment calculer les pertes de charges sur un camion pompier ?
Les pertes de charge régulières sont dues à la friction de l'eau contre la paroi intérieure du tuyau et sont calculées sur la base de la longueur du tuyau et de son diamètre, la vitesse de l'eau, la viscosité du fluide et la rugosité de la paroi intérieure du tuyau. La formule la plus couramment utilisée pour calculer les pertes de charge régulières est l'équation de Darcy-Weisbach :
\[ h_f = f \left(\frac{L}{D}\right) \left(\frac{v^2}{2g}\right) \]
où :
- \( h_f \) est la perte de charge due à la friction (en mètres de colonne d'eau),
- \( f \) est le coefficient de frottement (sans dimension),
- \( L \) est la longueur du tuyau (en mètres),
- \( D \) est le diamètre intérieur du tuyau (en mètres),
- \( v \) est la vitesse moyenne de l'eau dans le tuyau (en mètres par seconde),
- \( g \) est l'accélération due à la gravité (en mètres par seconde carré).
Pour déterminer le coefficient de frottement \( f \), on peut utiliser le diagramme de Moody qui relie le nombre de Reynolds (qui caractérise le régime d'écoulement) à la rugosité relative des parois du tuyau.
Les pertes de charge singulières, quant à elles, se produisent aux points où il y a des changements dans la direction ou la taille du tuyau, des vannes, des coudes, des tés, des réductions, des raccords, etc. Ces pertes de charge sont généralement calculées en utilisant des coefficients de perte de charge spécifiques à chaque élément et la vitesse de l'eau :
\[ h_L = K \left(\frac{v^2}{2g}\right) \]
où :
- \( h_L \) est la perte de charge singulière (en mètres de colonne d'eau),
- \( K \) est le coefficient de perte de charge singulière (sans dimension).
Les pertes totales de charge dans le système sont la somme des pertes régulières et des pertes singulières :
\[ h_{tot} = h_f + \sum h_L \]
Pour un camion de pompier, il est essentiel de calculer avec précision les pertes de charge pour garantir que la pression d'eau nécessaire soit disponible à la buse pour l'extinction des incendies.
Des outils comme les logiciels d'analyse hydraulique (par exemple, HOBOware®) ou des appareils de mesure de la pression et du débit (comme les enregistreurs HOBO U20, U20L, ou MX2001) peuvent être utilisés pour surveiller les systèmes et aider à déterminer les conditions réelles de fonctionnement, ce qui peut ensuite être utilisé pour ajuster les calculs de pertes de charge et optimiser la performance du système de distribution d'eau du camion de pompier.
Quels types d'études sont nécessaires pour réhabiliter une ancienne carrière?
1. **Étude d'impact environnemental (EIE) :** Évalue les conséquences de l'exploitation de la carrière sur l'environnement, incluant la biodiversité, les ressources en eau, la qualité de l'air et du sol. Cela peut nécessiter l'utilisation de produits tels que la sonde numérique Seametrics CT2X pour la mesure de paramètres de l'eau, ou les enregistreurs de données de la série HOBO pour surveiller la qualité de l'air et les conditions climatiques.
2. **Évaluation géotechnique :** Détermine la stabilité des sols et des structures rocheuses, ainsi que les risques d'éboulement ou de glissement de terrain. Des instruments de mesure de la pression du sol ou du niveau d'eau souterraine, comme le HOBO U20, pourraient être employés pour surveiller la pression hydrostatique et les flux d'eau.
3. **Études hydrologiques et hydrogéologiques :** Examinent les effets de l'extraction sur les aquifères, les nappes phréatiques et les eaux de surface. Cela peut inclure l'installation de stations de surveillance de niveau d'eau telle que la station HOBO RX2100.
4. **Études de la faune et de la flore :** Inventorient les espèces présentes et évaluent les possibilités de restauration écologique ou de création d'habitats. Des enregistreurs comme le HOBO U22 pourraient être utilisés pour suivre les conditions de l'eau, tandis que l'échantillonneur de plancton pourrait servir à évaluer la biomasse aquatique.
5. **Études socio-économiques :** Évaluent l'impact de la carrière sur les communautés locales et les économies régionales, et considèrent les bénéfices potentiels d'un réaménagement.
6. **Plan de restauration ou de réaménagement :** Détaille les mesures à prendre pour réhabiliter le site en vue d'un nouvel usage, qu'il s'agisse de conservation de la nature, de loisirs, d'habitat, d'agriculture ou de développement commercial ou résidentiel.
7. **Études de faisabilité technique et économique :** Évaluent la viabilité des plans de réhabilitation, incluant les coûts estimés et les retours sur investissement potentiels.
8. **Plan de gestion des eaux :** Inclut des mesures pour contrôler l'écoulement des eaux de surface et souterraines, prévenir l'érosion et protéger la qualité de l'eau. Des enregistreurs de niveau d'eau comme le HOBO MX2001 peuvent être utilisés pour surveiller les niveaux d'eau.
9. **Plan de suivi environnemental :** Propose un programme de suivi à long terme pour évaluer l'efficacité des mesures de réhabilitation et leur conformité aux objectifs environnementaux. Des plateformes logicielles telles que HOBOlink® et HOBOware® peuvent être utilisées pour gérer les données collectées au cours de ce suivi.
La combinaison de ces études fournira une compréhension complète de l'état actuel du site de la carrière et des mesures nécessaires pour une réhabilitation réussie, tout en respectant les réglementations environnementales et en promouvant la durabilité.
