Validation sur site d'une boucle 4–20 mA de pression en atelier HVAC : étalonnage, capture rapide des paliers et traçabilité

En atelier HVAC, une boucle 4–20 mA associée à un transmetteur de pression peut présenter des écarts entre la pression réellement appliquée et le courant lu par l'automate, notamment en cas de dérive du transmetteur ou de validation incomplète de la chaîne. Pour fiabiliser la mise en service et documenter les essais, WIKA propose une validation sur site combinant le calibrateur portable CPH7000 (génération de pression) et un manomètre numérique de précision (enregistrement rapide des paliers).

Contexte et objectif de la validation d'une boucle 4–20 mA en HVAC

Dans un atelier HVAC (chauffage, ventilation, climatisation), les transmetteurs de pression (différentielle ou relative selon l'application) sont couramment utilisés pour piloter et qualifier des fonctions critiques : contrôle de filtration, équilibrage aéraulique, pressurisation/dépressurisation de zones, surveillance de réseaux hydrauliques, etc. Dans ces architectures, la chaîne de mesure typique est :

• Process (pression appliquée) ?
• Transmetteur de pression (conversion pression ? signal analogique) ?
• Transmission / entrée analogique (4–20 mA) ?
• Acquisition / supervision (automate, régulation, GTC/GTB, enregistreur).

L'objectif de la réalisation est de valider sur site l'ensemble de la boucle 4–20 mA en générant des paliers de pression, en les stabilisant rapidement et en archivant des résultats traçables (pression appliquée vs courant mesuré).

1) Problématique : dérive et manque de traçabilité d'une boucle de mesure pression 4–20 mA

Type de client concerné

Cette réalisation correspond à un cas d'application représentatif d'un atelier HVAC (intégrateur, metteur au point, service maintenance, bureau de mise en service, fabricant d'équipements) qui doit qualifier une mesure de pression instrumentée en boucle 4–20 mA.

Symptômes typiques rencontrés

• Écart pression/courant entre la pression réellement appliquée au process et la valeur convertie (mA) côté acquisition.
• Transmetteur décalé (zéro/offset), dérive ou réglage non conforme après intervention.
• Validation incomplète de la chaîne (capteur seul vérifié mais pas l'entrée analogique, ou inversement).
• Difficulté à capturer les paliers (stabilisation rapide, variations transitoires), notamment si l'on ne dispose pas d'un enregistreur suffisamment réactif.

Impacts opérationnels et risques

• Allongement des mises en service : réglages par essais successifs, itérations terrain/atelier, retours en arrière.
• Décisions de réglage prises sur une mesure incertaine (sur/sous-pression, mauvais équilibrage, alarmes intempestives).
• Manque de traçabilité : absence de points d'essai archivés (paliers), difficile à défendre lors d'une recette interne ou d'un passage en maintenance.
• Coûts indirects : temps technicien, immobilisation de l'équipement, dérives de performance énergétique ou de qualité de régulation.

2) Solution : étalonnage sur site et enregistrement rapide des paliers avec équipements WIKA

Principe de la méthode

La réponse consiste à générer une pression de référence directement sur site, à étalonner/vérifier le transmetteur, puis à enregistrer les paliers pour valider la cohérence sur l'ensemble de la boucle (pression appliquée signal 4–20 mA).

Équipements mis en uvre

• Calibrateur de pression portable WIKA CPH7000 : utilisé pour l'étalonnage/vérification sur site. La version avec pompe manuelle intégrée permet une génération de pression de test de -0,85 à +25 bar et annonce une incertitude de mesure pouvant aller jusqu'à 0,025 % EM selon configuration.
  Produit : CPH7000

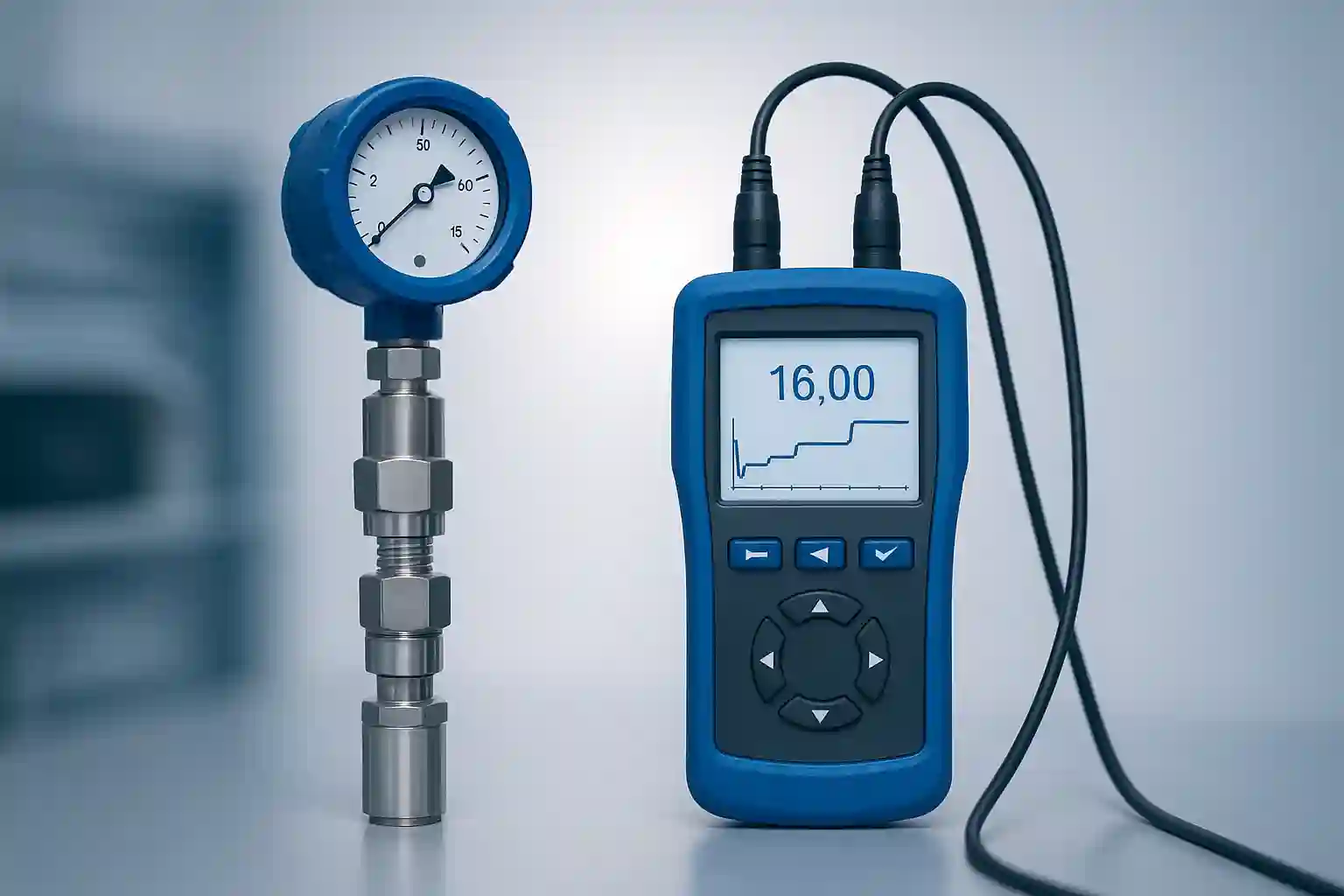

• Manomètre numérique de précision (type CPG1500) : utilisé pour l'enregistrement des paliers et la capture rapide des stabilisations/transitoires. L'instrument propose une incertitude jusqu'à 0,025 % et un taux d'échantillonnage réglable jusqu'à 50 valeurs/s, permettant de documenter finement les essais et de réduire le temps de diagnostic.

Étapes de validation (logique terrain)

• 1. Connexion du CPH7000 au transmetteur / point de prise de pression (configuration adaptée : relative, vide selon besoin).
• 2. Génération de paliers sur plusieurs points (ex. 0 %, 25 %, 50 %, 75 %, 100 % d'étendue, plus retour) afin de couvrir la plage utile de la boucle.
• 3. Stabilisation et acquisition rapide : enregistrement des paliers au manomètre numérique de précision (jusqu'à 50 valeurs/s si nécessaire) pour capturer les comportements transitoires et valider la stabilité.
• 4. Comparaison pression courant : vérification de la cohérence de linéarité et de l'échelle 4–20 mA sur toute la chaîne (capteur + conversion + acquisition).
• 5. Archivage : génération/stockage des points d'essai pour assurer une traçabilité exploitable en recette, maintenance et audits internes.

Pourquoi cette solution répond au besoin en atelier HVAC

• Validation "boucle complète" : la vérification ne se limite pas au transmetteur, elle sécurise l'interprétation du signal 4–20 mA côté acquisition.
• Réduction du temps de diagnostic : génération simple des paliers et capture rapide des stabilisations (enregistrement haute fréquence si besoin).
• Traçabilité renforcée : points d'essai enregistrés et exploitables pour acceptation interne, suivi métrologique et interventions futures.
• Approche terrain : l'étalonnage sur site limite les démontages et accélère la mise en service lorsque l'immobilisation est critique.

Produits WIKA mobilisables

• CPH7000 – Calibrateur de pression portable (génération de pression et validation sur site)
