Sur de nombreux sites industriels et tertiaires, une centrale de traitement d'air (CTA) vieillissante provoque une surconsommation électrique des ventilateurs et une dérive des performances aerauliques (debits, pressions), avec des pannes plus fréquentes et des pieces difficiles a trouver. Ce cas d'application presente un retrofit de CTA realise par HVAC FRANCE, en partenariat avec ZIEHL-ABEGG, visant jusqu'a 30 % d'economies d'electricite, une maintenance simplifiee et un pilotage "performance 4.0".
Contexte et objectif du cas d'application
Cette réalisation est un cas d'application (exemple représentatif) : elle décrit une situation typique rencontrée sur des sites industriels et tertiaires équipés de centrales de traitement d'air (CTA) anciennes. L'objectif est de moderniser l'aeraulique et la motorisation sans engager un remplacement complet de la CTA, afin de réduire les charges d'exploitation et de fiabiliser le fonctionnement.
La prestation est portée par HVAC FRANCE, avec intégration de composants de ventilation à haut rendement en partenariat avec ZIEHL-ABEGG (ventilateurs et motorisations à technologie EC).
1) Problématique : CTA vieillissante, dérive aeraulique et surcouts d'exploitation
Type de client concerné
Site industriel avec zones de production, locaux techniques ou process nécessitant un air soufflé réglé (débit/pression) et une disponibilité élevée.
Site tertiaire (bureaux, logistique, établissements techniques) avec contraintes de confort, de qualité d'air et de continuité de service.

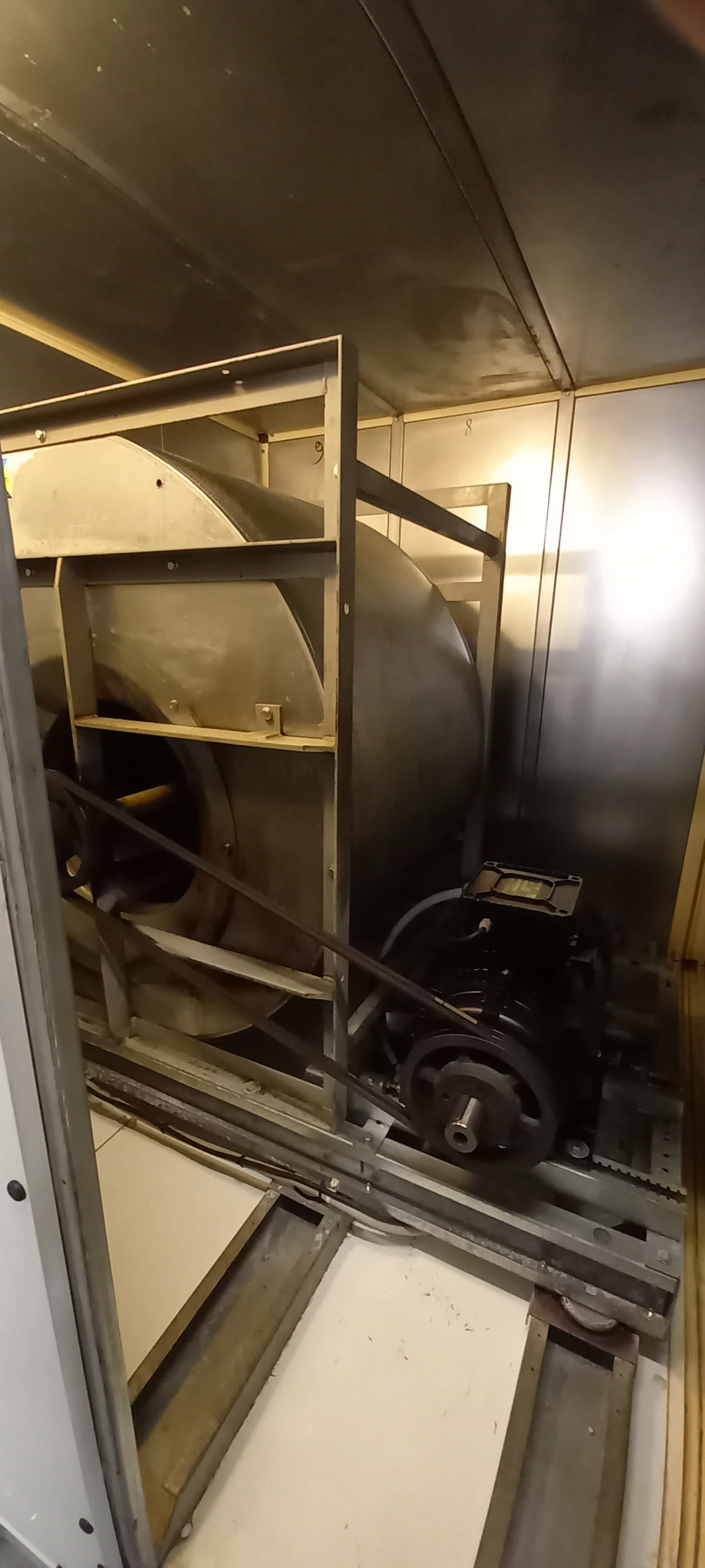

Symptômes techniques observés sur une CTA en fin de cycle
Hausse de la consommation électrique au niveau des ventilateurs (perte de rendement, fonctionnement hors point, encrassement, régulation insuffisante).
Dérive des performances aerauliques : difficulté à tenir les pressions et débits de consigne, instabilité, marges de fonctionnement réduites.
Maintenance alourdie : interventions plus fréquentes, temps d'arrêt plus long, pièces de rechange moins disponibles (obsolescence), risques de dépannage non planifié.
Pilotage limité : manque de capteurs pertinents, peu ou pas d'asservissements, absence de suivi fiable d'indicateurs (Delta P, points de fonctionnement, alarms).
Impacts et risques pour l'exploitation
Surcouts d'énergie (ventilation et régulation), avec un effet direct sur l'OPEX.
Indisponibilités : pannes ventilateurs, arrêt partiel ou total de la ventilation, baisse de performance et non-respect des objectifs internes (confort, conditions process, etc.).
Risque de non-maitrise des conditions de fonctionnement si les mesures et asservissements ne permettent pas de verifier et maintenir les consignes d'exploitation.
Risque financier : coûts de maintenance curative, arrêts non planifiés, allongement des temps d'intervention.
Contraintes du projet
Maintien de l'activité pendant les travaux : planification et phasage de chantier pour limiter l'arrêt.
Investissement finançable : recherche de leviers type CEE (Certificats d'Economie d'Energie) selon éligibilité et conditions applicables.
2) Solution : retrofit complet de CTA par HVAC FRANCE (ventilateurs EC, regulation et instrumentation)
Principe technique retenu
Le retrofit consiste a moderniser l'ensemble aeraulique et electrique de la CTA (sans reconstruire tout le systeme a neuf) afin d'améliorer le rendement, la fiabilité et la maintenabilité. Dans ce cas d'application, l'approche s'appuie sur l'integration de ventilateurs a technologie EC et de solutions de regulation / instrumentation pour piloter finement le fonctionnement et disposer d'une traçabilité d'exploitation.
Déroulé d'intervention (phasage chantier)
L'intervention est planifiée pour maintenir l'activité pendant les travaux et comprend typiquement :
Préparation et sécurisation du chantier (repérages, méthodes, consignations, planning d'arrêt réduit).
Démontage de la structure et des composants existants concernés par la rénovation.
Fourniture et montage d'une nouvelle structure adaptée au retrofit.

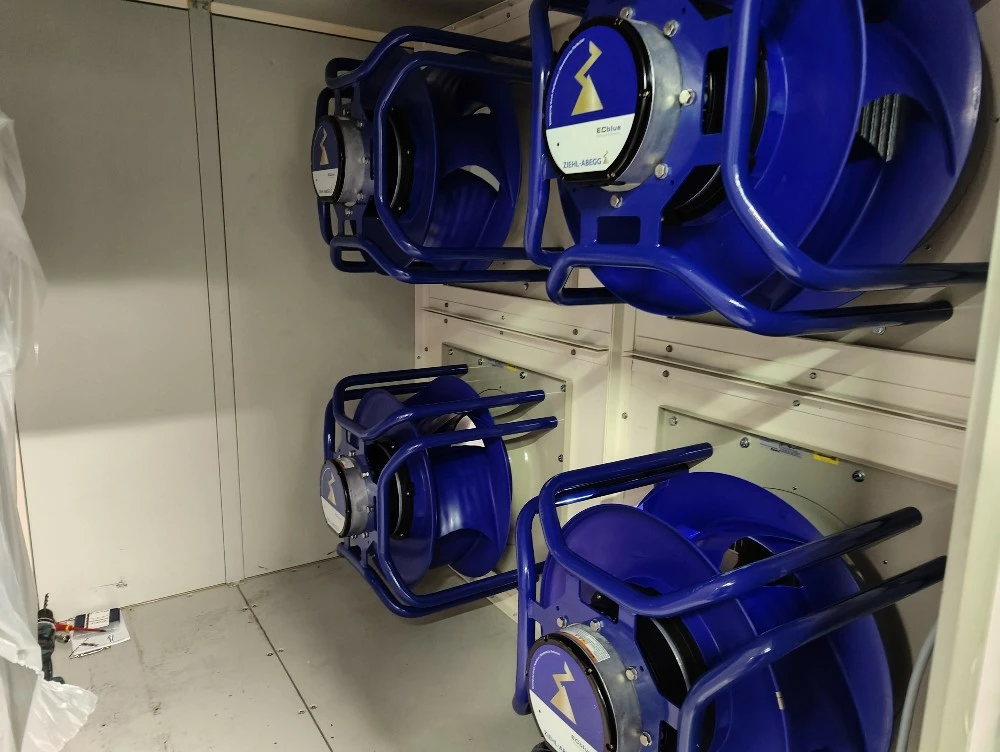

Fourniture, montage et câblage de ventilateurs EC (technologie intégrant une variation plus fine et un meilleur rendement sur une large plage de fonctionnement).
Intégration de coffrets de régulation pour la commande et la supervision fonctionnelle.
Pose de sondes de pression et réglages d'asservissement selon les objectifs (pression, débit, lois de commande).
Mise en service et validation par essais fonctionnels.
Performances et bénéfices annoncés pour ce type de retrofit
Jusqu'à 30 % d'économies d'énergie électrique sur la ventilation, selon configuration et conditions d'exploitation.
Maintenance simplifiée : composants modernisés, architecture remise a niveau, interventions plus rapides et meilleure disponibilité des pièces.
Fiabilisation avec objectif de réduction des pannes (logique "viser le zero panne" selon la démarche présentée par HVAC FRANCE).
Pilotage des performances 4.0 : suivi d'indicateurs de fonctionnement via instrumentation et régulation (meilleure visibilité exploitation et aide au diagnostic).
Sécurisation de la continuité de service
Pour limiter le risque d'arrêt non planifié, la continuité de fonctionnement peut etre renforcée par :
la montée en fiabilité du systeme (ventilateurs et commande modernisés) ;
et/ou la mise a disposition de moteurs de remplacement selon criticité et strategie de maintenance.
Financement et retour sur investissement (indications)
Financement possible via CEE : HVAC FRANCE mentionne une offre clé en main pour faciliter la mobilisation du dispositif, sous reserve d'éligibilité et de montage administratif conforme.
ROI indicatif : généralement annoncé entre 18 et 36 mois selon les cas (niveau de consommation initiale, temps de fonctionnement, tarifs energie, gains réellement obtenus).
Pourquoi cette solution est adaptée a une CTA industrielle vieillissante
Traitement de la cause OPEX principale : la ventilation (moteurs/ventilateurs) représente souvent un poste electrique significatif sur CTA ; l'amélioration de rendement et de pilotage cible directement la consommation.
Rétablissement des marges aerauliques : instrumentation et asservissements (pression) permettent de mieux tenir les consignes et de diagnostiquer une dérive.
Maintenance rationalisée : réduction de l'obsolescence, amélioration de l'accessibilité et de la maintenabilité, standardisation des composants.
Modernisation sans remplacement complet : approche pertinente quand le remplacement total de la CTA est difficile (planning, arrêt, budget, contraintes d'intégration).
Acteur de la réalisation
HVAC FRANCE : supervision, audit et maintenance d'equipements HVAC et de transfert thermique, avec interventions orientées performance (suivi Delta T / Delta P, debits, diagnostic d'encrassement/colmatage, plans de maintenance predictive, preventive et corrective, reporting et traçabilité). Pour en savoir plus : fiche entreprise HVAC FRANCE.
