Récupération de chaleur fatale des fours pour chauffer l'atelier (PAC DAMAS)

Sur le site industriel de PAC DAMAS, une zone de fours générait une surchauffe pénalisante pour les opérateurs, tandis que l'atelier adjacent devait être chauffé en continu par aérothermes. Pour valoriser cette chaleur fatale et stabiliser le confort thermique, WATTOHM EQUIPEMENT a déployé une solution aéraulique sur mesure : captage au-dessus des fours, réseau de gaines avec bypass saisonnier, filtration et extraction à débit automatiquement modulé (2 000 à 6 000 m3/h) selon la température.

Problématique : surchauffe au droit des fours et chauffage énergivore de l'atelier adjacent

Sur une zone de production équipée de fours, l'exploitant (PAC DAMAS) était confronté à une dissymétrie thermique :

• Au poste de fours : températures ambiantes trop élevées, dégradant les conditions de travail et augmentant le risque de surchauffe locale.

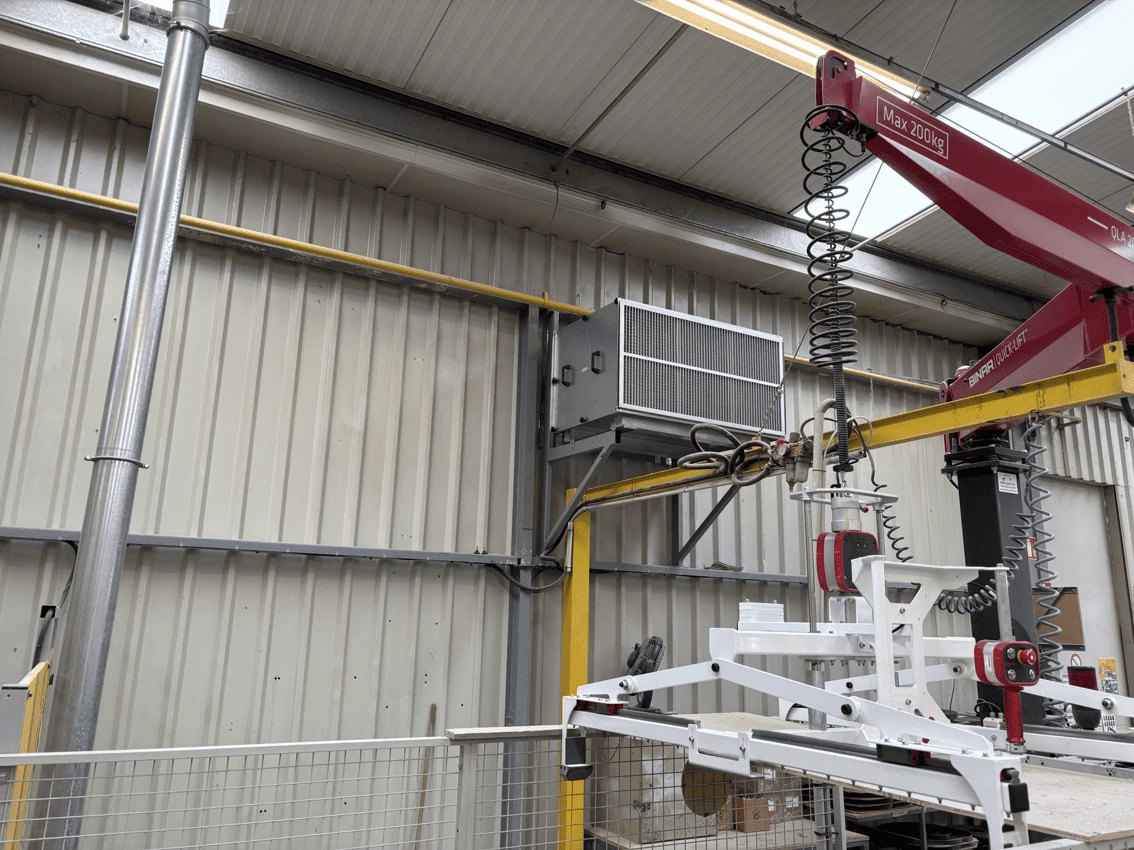

• Dans l'atelier de l'autre côté de la cloison : besoin de chauffage permanent via des aérothermes.

Cette configuration entraînait une perte de calories disponibles (chaleur fatale non valorisée) et une consommation énergétique évitable pour maintenir la température de l'atelier.

Objectifs techniques exprimés

• Capter l'air chaud au plus près des sources (au-dessus des fours) pour limiter l'accumulation de chaleur au poste.
• Valoriser la chaleur fatale en la redirigeant vers l'atelier adjacent en période de chauffe.
• Assurer une adaptation saisonnière (mode été / mode hiver) sans modification lourde de l'installation.
• Maintenir un débit d'extraction cohérent avec la température réelle afin d'éviter une extraction excessive (surconsommation) ou insuffisante (inconfort).

Solution WATTOHM EQUIPEMENT : captage, transfert et pilotage thermique avec bypass saisonnier

Pour répondre à ces contraintes, WATTOHM EQUIPEMENT a mis en oeuvre une infrastructure aéraulique permettant le captage de l'air chaud au-dessus des fours et sa redistribution (ou son rejet) selon la saison.

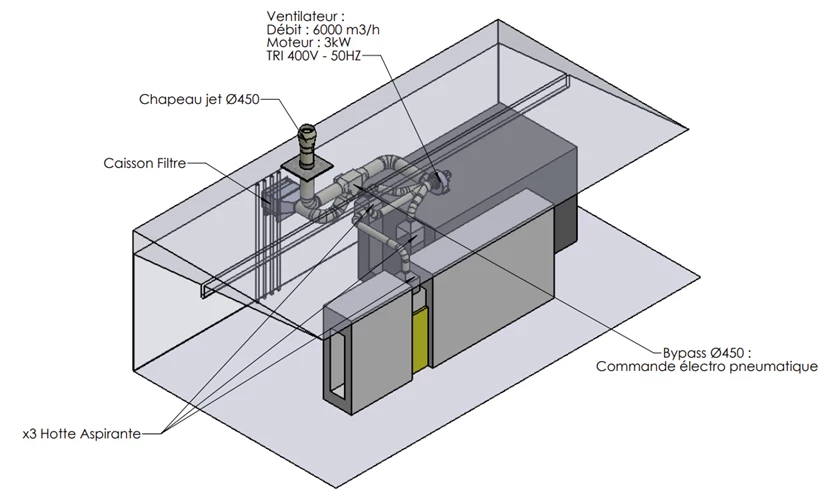

Architecture du système installé

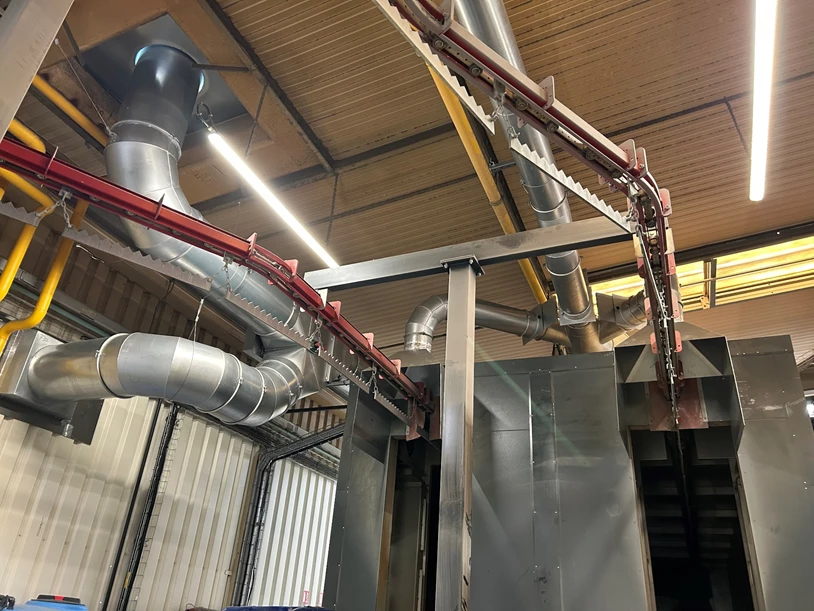

• 3 hottes d'aspiration positionnées au-dessus des fours pour capter l'air chaud au plus près de l'émission.
• Réseau basse pression en acier galvanisé, dimensionné pour le transport d'air chaud et l'intégration d'organes de dérivation.
• Bypass directionnel permettant d'orienter le flux d'air selon le mode d'exploitation (hiver / été).
• Caisson filtrant pour sécuriser le transfert d'air (limitation d'encrassement et protection des équipements aérauliques en aval, selon la nature des particules présentes).
• Extracteur haute capacité piloté par armoire électrique dédiée.

Fonctionnement : 2 modes saisonniers pour valoriser la chaleur fatale

• Mode été : l'air chaud capté est rejeté vers l'extérieur afin d'assainir l'atmosphère et de limiter la surchauffe dans la zone de production.
• Mode hiver : l'air chaud est redirigé de l'autre côté de la cloison pour chauffer l'atelier, réduisant le recours aux aérothermes.

Pilotage du débit en fonction de la température : extraction asservie au besoin réel

L'extracteur module automatiquement le débit en fonction de la température mesurée, avec des paliers de fonctionnement indiqués sur le site :

• 30 °C : 2 000 m3/h
• 45 °C : 4 000 m3/h
• 60 °C : 6 000 m3/h

Cette logique d'asservissement permet :

• d'ajuster la consommation électrique de l'extraction au niveau de chaleur réellement disponible,
• de stabiliser le confort thermique côté fours,
• et d'optimiser la valorisation de chaleur fatale côté atelier en période de chauffe.

Points clés pour des sites industriels présentant une problématique similaire

• Captage à la source (au plus près des fours) pour réduire la charge thermique ressentie par les opérateurs.
• Bypass / dévoiement pour une exploitation saisonnière simple, sans démontage.
• Filtration en ligne pour fiabiliser l'installation et limiter l'encrassement du réseau et de l'extracteur.
• Débit modulé par la température afin de concilier performance thermique et sobriété énergétique.
