Dans l'industrie, un échangeur tubulaire en acier peut perdre rapidement en performance lorsque la qualité de l'eau réseau favorise l'accumulation de boues et de tartre. Dans ce cas d'usage, un dépôt d'environ 4 mm s'est formé en 2 ans, dégradant l'échange thermique et générant une surconsommation d'énergie. HVAC FRANCE a rétabli les performances nominales via un nettoyage chimique en atelier, avec protection de l'acier, évitant le remplacement de l'équipement.
Problématique : échangeur tubulaire acier colmaté par boues et tartre
Contexte d'intervention (cas d'usage)
Sur des réseaux hydrauliques de process ou d'utilités (chauffage, refroidissement, boucle glycolée, etc.), les échangeurs tubulaires en acier sont sensibles à l'encrassement lorsque la qualité d'eau réseau est insuffisamment maîtrisée (présence de particules, précipitations carbonatées, boues). L'impact se traduit par une baisse de performance thermique et une dérive des conditions de fonctionnement.
Constat terrain
Équipement : échangeur tubulaire en acier (épingle reçue en atelier).
Origine probable : mauvaise qualité d'eau réseau ayant entraîné un mélange de boue + tartre.
Cinétique d'encrassement : dépôts accumulés sur environ 2 ans.
Épaisseur mesurée du dépôt :environ 4 mm (tartre).
Impacts techniques et risques associés
Dégradation de l'échange thermique : augmentation de la résistance thermique (fouling) et baisse du rendement d'échange.
Surconsommation d'énergie : pour compenser la perte de transfert, le process sollicite davantage les utilités (pompes, production chaud/froid, etc.).
Pénalisation du process : dérive des températures et/ou allongement des temps de cycle, pouvant affecter la qualité ou la capacité de production.
Risque de maintenance lourde : sans action, possibilité d'arrêts non planifiés et nécessité de remplacer l'équipement (coût, délais, immobilisation).
Solution : nettoyage chimique en atelier avec protection de l'acier
Approche mise en oeuvre par HVAC FRANCE
HVAC FRANCE (supervision, audit et maintenance d'échangeurs thermiques sur réseaux HVAC et utilités) a réalisé une remise en état par nettoyage chimique en atelier afin de restaurer les performances sans remplacement. La prestation inclut le suivi et l'optimisation des performances (Delta T, Delta P, débits) et la traçabilité des opérations. Pour en savoir plus sur l'entreprise : HVAC FRANCE.
Étapes clés de l'intervention

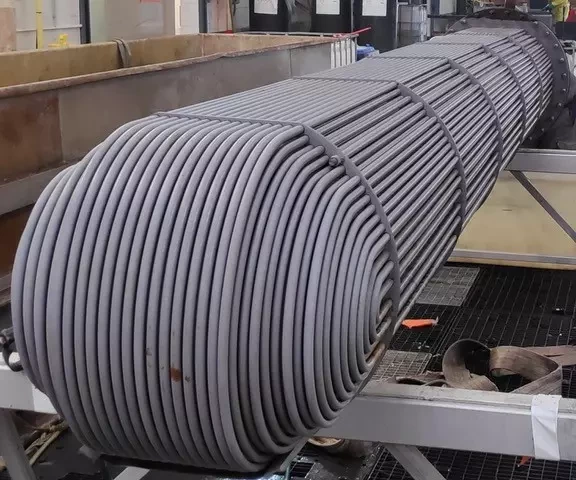

Réception en atelier de l'épingle de l'échangeur tubulaire.
Trempage chimique avec protection de l'acier pendant le traitement, afin de limiter les risques d'attaque du matériau.
Détartrage complet : élimination d'une couche de tartre mesurée à environ 4 mm.
Élimination des dépôts mixtes : retrait des boues et du tartre accumulés sur environ 2 ans.
Reconditionnement de l'échangeur et retour rapide chez le client pour redémarrage du process.
Pourquoi cette solution est adaptée à un colmatage sur échangeur tubulaire
Récupération des performances d'origine : la suppression des dépôts restaure les échanges thermiques nominaux.
Alternative au remplacement : remise en service à un coût inférieur à une pièce neuve, tout en limitant les délais d'approvisionnement.
Maîtrise des risques matériaux : la protection de l'acier pendant le traitement réduit le risque de dégradation de l'équipement.
Impact environnemental réduit : prolongation de la durée de vie de l'équipement et limitation des rebuts par rapport à un échangeur neuf.
Recommandations de maintenance pour éviter la récidive (sans extrapoler le cas)
Mettre en place un suivi des performances (Delta T, Delta P, débits) pour détecter précocement l'encrassement.
Définir un plan de maintenance préventive et/ou prédictive adapté à la qualité d'eau et aux contraintes process.
Documenter les interventions avec reporting technique et traçabilité pour piloter les dérives dans le temps.
