Migration SCADA redondante pour automatiser l’eau potable à Fort Nelson

Problématique / Besoin :

Dans le nord-est de la Colombie-Britannique, la municipalité régionale des Rocheuses du Nord exploite des installations d’eau potable et d’eaux usées desservant environ 5 000 habitants, ainsi que des usages industriels (pétrole, gaz, forêt, mines) via une station d’eau en vrac à Fort Nelson. Cette station, entièrement automatisée, délivre en moyenne 400 m³/j d’eau traitée pour des utilisateurs raccordés et non raccordés, y compris des camions alimentant des opérations industrielles. L’ancien environnement SCADA FactoryLink ne répondait plus aux exigences d’exploitation d’une infrastructure critique multi-sites : besoin de supervision centralisée, continuité de service, gestion d’alarmes (traçage thermique, chaudières), suivi du chlore résiduel, et réduction des tâches répétitives. L’architecture terrain comprend 22 RTU Motorola ACE réparties sur des stations de pompage et de relevage, communiquant sur un réseau radio IP en 900 MHz ; sans modernisation, la municipalité faisait face à une charge opérationnelle élevée, une capacité limitée à faire évoluer le système et un risque accru d’interventions correctives imprévues sur un périmètre de supervision atteignant environ 8 000 variables.

Méthode utilisée / Réponse apportée :

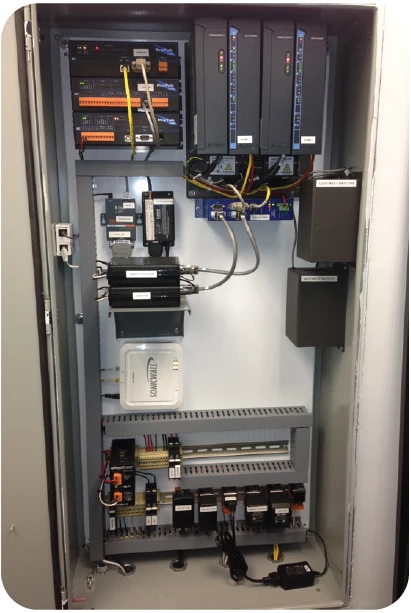

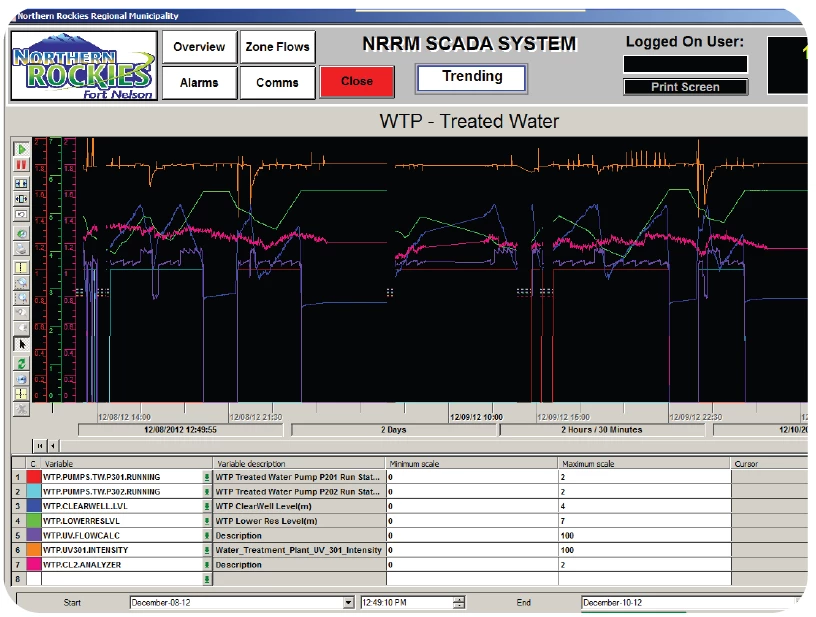

La municipalité a remplacé FactoryLink par la plateforme SCADA PcVue avec l’appui de l’intégrateur CTH Systems, en déployant une architecture plus robuste et évolutive. La communication terrain est assurée par le logiciel multiprotocole IM-SCADA de CTH, interfacé avec 22 RTU Motorola ACE via un réseau radio IP 900 MHz. Deux passerelles IP Motorola ACE3600 ont été configurées en redondance pour sécuriser l’interface entre le réseau de terrain et les serveurs SCADA, eux-mêmes installés en redondance dans l’usine municipale de traitement de l’eau afin d’assurer la continuité de service. L’outil Smart Generator de PcVue a permis de migrer les applications existantes vers une architecture plus sécurisée, tout en conservant l’exploitation des données via bases historiques. Le système supervise environ 8 000 variables (débits totalisés, alarmes, pressions, niveaux, chlore résiduel) et permet l’export CSV vers FlowWorks pour rapports, tendances et analyses (dont moyennes pondérées dans le temps). Les tendances temps réel/historiques servent à mettre en place une maintenance préventive et à préparer l’intégration avec un système de bons de travail, en générant des ordres à partir d’indicateurs opérationnels (temps de fonctionnement des pompes, variations de pression). La supervision est accessible sur terminaux mobiles, avec écrans mimétiques par site et fenêtres contextuelles, afin de détecter plus tôt les anomalies et réduire les interventions correctives imprévues, tout en préparant l’extension à de nouveaux équipements comme une station de désinfection UV pour les effluents.
