Atténuation des coups de bélier et sécurisation sanitaire d'un réseau d'eau potable : cas Bergen Vann (PIPEMINDER et plateforme RADAR)

Sur le réseau d'eau potable de Bergen Vann (Norvège), des transitoires de pression trop rapides pour des enregistreurs standards exposaient la distribution à deux risques critiques : intrusion de pathogènes lors de dépressions (pressions basses ou négatives) et fatigue accélérée des conduites sous surpressions (jusqu'à 4 bar, surges jusqu'à 8 bar). Le déploiement d'enregistreurs haute résolution PIPEMINDER (128 Hz) couplés à la plateforme cloud RADAR a permis de détecter, caractériser et réduire ces événements.

Contexte et problématique : transitoires de pression, risque sanitaire et fatigue des conduites

Type de réalisation : cas client (opérateur réel). Le client est Bergen Vann, service municipal d'eau de la ville de Bergen (Norvège), exploitant un réseau de distribution complexe où la stabilité de pression contribue directement à la protection sanitaire.

Problèmes rencontrés sur le réseau

• Dépressurisations et mises en dépression (pression basse ou négative) : lors de ces épisodes, de l'eau de tranchée ou des eaux souterraines peuvent pénétrer par microfissures et défauts d'étanchéité, créant un risque d'intrusion de pathogènes.
• Transitoires trop rapides : des conditions de pression basse ou négative pouvaient rester non détectées, car les variations sont plus rapides que ce que captent des enregistreurs de pression classiques. ([badgermeter.com](https://www.badgermeter.com/case-studies/pathogen-intrusion-prevention/?utm_source=openai))
• Surpressions et coups de bélier : surpressions mesurées jusqu'à 4 bar, avec des surges atteignant 8 bar, induisant des variations de contraintes mécaniques susceptibles d'accélérer la fatigue des conduites, réduire la durée de vie des canalisations et augmenter les coûts de réparation. ([badgermeter.com](https://www.badgermeter.com/case-studies/pathogen-intrusion-prevention/?utm_source=openai))

Impacts et risques associés (sanitaire, opérationnel, économique)

• Risque sanitaire : des prélèvements en chambres de vannes ont mis en évidence la présence d'E. coli et d'entérocoques, confirmant qu'en cas d'intrusion pendant ces épisodes, une contamination microbiologique de l'eau potable est un risque significatif.
• Risque opérationnel : environ 40 % des casses de conduites à Bergen sont réparées réseau dépressurisé, multipliant les périodes où l'intégrité sanitaire et hydraulique doit être maîtrisée.
• Risque patrimonial et financier : les surpressions répétées (coups de bélier) augmentent le risque de fissuration, de casses et de réparations non planifiées, avec dégradation potentielle des indicateurs de performance du réseau.

Solution : instrumentation haute fréquence PIPEMINDER et exploitation avancée des données dans RADAR

Pour objectiver les transitoires et localiser leurs causes, Bergen Vann a conduit une étude de vulnérabilité basée sur une instrumentation haute résolution, combinée à une analyse centralisée et à des algorithmes de détection dédiés.

1) Mesure : enregistreurs de pression haute résolution PIPEMINDER

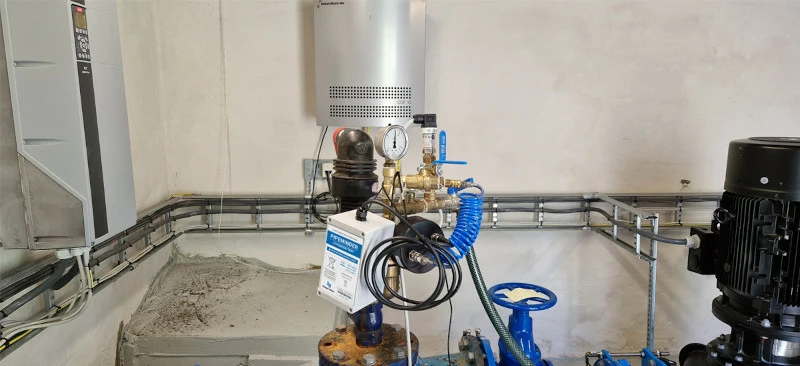

• Déploiement : 15 enregistreurs de pression haute résolution PIPEMINDER.
• Fréquence d'échantillonnage : 128 mesures par seconde (128 Hz), adaptée à la capture de transitoires rapides (coups de bélier, chutes brutales, oscillations). ([badgermeter.com](https://www.badgermeter.com/case-studies/pathogen-intrusion-prevention/?utm_source=openai))
• Spécifications clés (cohérentes avec le cas) : plage de mesure 0 a 20 bar, précision 0,25 %, boitier IP68 permettant l'installation en environnements difficiles (ex. chambres pouvant être humides/inondées). ([cdnassets.hw.net](https://cdnassets.hw.net/8e/a1/c2dd587c47d8b6ede092efefa735/pipeminder-brochure-final.pdf?utm_source=openai))
• Synchronisation et télétransmission : synchronisation automatique et remontée via réseau mobile (SIM dédiées) vers la plateforme d'analyse.

2) Analyse et diagnostic : plateforme cloud RADAR et corrélation avec les données SIG

• Centralisation : la plateforme RADAR collecte, structure et analyse les données issues des capteurs.
• Détection et classification : algorithmes pour identifier et qualifier les événements (oscillations, chutes rapides de pression, ruptures, démarrages de pompes, manoeuvres). ([badgermeter.com](https://www.badgermeter.com/case-studies/pathogen-intrusion-prevention/?utm_source=openai))
• Localisation des sources : exploitation des données SIG (coordonnées et caractéristiques réseau) et triangulation temporelle pour remonter à l'origine des transitoires. ([badgermeter.com](https://www.badgermeter.com/products/pressure-and-leak-monitoring/pipeminder/?utm_source=openai))

3) Actions correctives : réduction des surges en agissant sur la cause identifiée

L'analyse a mis en évidence des surpressions liées a :

• des manoeuvres rapides de vannes ;
• des soutirages industriels non régulés.

Un cas représentatif a été attribué à une blanchisserie :

• Soutirage court terme : jusqu'à 50 m3/h (moyenne journalière environ 20 m3/h), causant des fluctuations d'environ 4 bar et des surges jusqu'à 8 bar.

Après inspection conjointe, l'installation d'un réservoir tampon chez le client a permis de lisser les soutirages et de réduire les surges dans des zones critiques de 8 bar a 0,5 bar, diminuant :

• les contraintes de fatigue sur les conduites ;
• le risque d'intrusion lors des épisodes de basse pression (en limitant l'ampleur et la brutalité des transitoires).

Résultats et suites

• Maîtrise des transitoires : la mesure a haute fréquence a rendu visibles les événements rapides, permettant une priorisation d'actions correctives.
• Réduction chiffrée des surges : dans les zones critiques, réduction de 8 bar a 0,5 bar après mitigation chez l'industriel concerné.
• Pérennisation : à l'issue de l'étude, Bergen Vann prévoit de maintenir et étendre l'instrumentation sur le réseau.

Produits et expertise mobilisables

• Surveillance des transitoires de pression / coups de bélier : PIPEMINDER-S (solution de surveillance)
• Entreprise : s::can France (groupe Badger Meter)
