Ce produit est recommandé pour
- dégrillage de prises d’eau (grossier ou fin)
- extraction de déchets flottants et fibreux (algues, herbiers, poissons, méduses)
- protection de équipements en amont des stations de traitement et des canaux d’amenée
- dégrillage de prises d’eau (grossier ou fin)
- extraction de déchets flottants et fibreux (algues, herbiers, poissons, méduses)
- protection de équipements en amont des stations de traitement et des canaux d’amenée
Description du produit

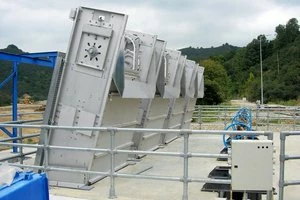

Le PASSAVANT® Revolving Chain Screen (Geiger® High-Capacity Revolving Chain Screen), également désigné comme « multi-raking machine », est une grille à chaîne rotative lourde destinée au dégrillage grossier ou fin des prises d’eau et des canaux d’amenée. Conçu pour traiter de fortes charges de déchets, l’équipement assure une extraction continue et fiable de refus tels que les algues et herbiers, poissons, méduses ainsi que d’autres déchets flottants et fibreux, afin de protéger les ouvrages et équipements situés en amont (pompes, conduites et unités de traitement).
Le principe de fonctionnement repose sur deux chaînes d’entraînement portant un ou plusieurs éléments de nettoyage (plusieurs bras de râteaux). Ces éléments s’engrènent dans une grille à barreaux (bar rack) et transportent les refus jusqu’à une goulotte de déversement. Un racleur (stripper) automatique évacue ensuite les refus vers le dispositif de décharge. Le guidage latéral des chaînes garantit un mouvement précis et une performance de nettoyage élevée, notamment grâce à l’écart minimisé entre les barreaux et les dents de râteau, ce qui permet des intervalles de nettoyage très courts.
La conception met l’accent sur la robustesse et la maintenance réduite : segments de pignons en polyamide (fonctionnement plus silencieux, moins de corrosion, échange aisé sans graissage), absence de pignons/arbre/paliers sous l’eau, et dispositif de protection contre surcharge interrompant le cycle de nettoyage en cas d’obstacle. L’équipement est configurable (râteaux, brosses, racleurs, godets « jellyfish ») et peut être installé sans réservations dans le génie civil, facilitant les projets neufs comme la modernisation et le rétrofit de canaux existants. Une version entièrement capotée étanche aux odeurs est également disponible, avec des modes d’exploitation manuel, temporisé ou automatique via contrôleur de niveau différentiel.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Espacement des barreaux | 2-100 mm |
| Hauteur de déversement | 0.0-2.0 m |
| Inclinaison d'installation | 75-90 ° |
| Largeur de canal (version compacte) | 0.6-3.0 m |
| Largeur de canal (version standard) | 0.8-6.0 m |
| Profondeur de canal | 1.0-20 m |
FAQ - Informations clés
Quel est l'espacement des barreaux pour la grille à chaîne rotative Revolving Chain Screen ?
L'espacement des barreaux pour la grille à chaîne rotative Revolving Chain Screen est de 2 à 100 mm.
Quelle est la largeur de canal admissible (version standard) pour la grille à chaîne rotative Revolving Chain Screen ?
La largeur de canal admissible (version standard) pour la grille à chaîne rotative Revolving Chain Screen est de 0,8 à 6,0 m.
Quelle est la largeur de canal admissible (version compacte) pour la grille à chaîne rotative Revolving Chain Screen ?
La largeur de canal admissible (version compacte) pour la grille à chaîne rotative Revolving Chain Screen est de 0,6 à 3,0 m.
Quelle est la profondeur de canal admissible pour la grille à chaîne rotative Revolving Chain Screen ?
La profondeur de canal admissible pour la grille à chaîne rotative Revolving Chain Screen est de 1,0 à 20 m.
Quelle est la hauteur de déversement pour la grille à chaîne rotative Revolving Chain Screen ?
La hauteur de déversement pour la grille à chaîne rotative Revolving Chain Screen est de 0,0 à 2,0 m.
Quelle est l'inclinaison d'installation pour la grille à chaîne rotative Revolving Chain Screen ?
L'inclinaison d'installation pour la grille à chaîne rotative Revolving Chain Screen est de 75 à 90°.
