Ce produit est recommandé pour
- protéger de prises d’eau industrielles soumises à la règle EPA 316(b)
- cribler d'eau brute en prise d’eau (solutions immergées passives ou criblage en canal)
- réduire d'impingement et entrainment de la faune aquatique avec retour des poissons
- protéger de prises d’eau industrielles
- cribler d'eau brute en prise d’eau
- réduire d'impingement et entraînement de la faune aquatique
- protection de prises d’eau industrielles
- criblage d'eau brute en prise d’eau
- réduction d'impingement et entraînement de la faune aquatique
Description du produit
PASSAVANT® 316b Screens est une solution de protection de prises d’eau industrielles conçue pour aider les exploitants à se mettre en conformité avec la règle EPA 316(b) en réduisant l’impingement (plaquage) et l’entrainment (entraînement) de la faune aquatique. Le système combine deux approches complémentaires selon la configuration de la prise d’eau : une solution immergée de type passive intake (sans pièces mobiles immergées) et une solution de criblage en canal ouverte avec retour des poissons.
Pour les prises d’eau offshore / en eau profonde, le système s’appuie sur des écrans passifs Johnson® de forme cylindrique à fentes (slotted), conçus pour une distribution de vitesses homogène et un risque de colmatage minimisé. La conception vise une vitesse à travers fente (slot velocity) limitée afin de diminuer l’entrainement, et peut intégrer un nettoyage automatique par impulsion d’air comprimé (Hydroburst™) pour éviter l’accumulation de dépôts autour de l’écran.

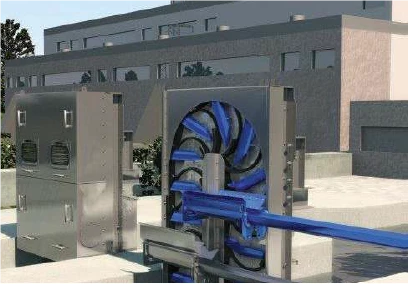

Pour les prises d’eau en canal, PASSAVANT® 316b Screens peut intégrer des cribles fins Geiger MultiDisc® avec seaux à poissons et système de retour : les poissons sont collectés sur les panneaux, maintenus immergés pendant le transport, puis déversés en douceur dans une goulotte (trough) de retour vers le milieu naturel. Le concept permet de séparer la gestion du retour des poissons et l’évacuation des refus, avec un système d’aspersion basse pression dédié au retour des poissons et une aspersion haute pression dédiée au nettoyage des panneaux, tout en recherchant une faible perte de charge et des coûts d’exploitation réduits.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Largeur de fente typique (slot width) - max | 10 mm |
| Largeur de fente typique (slot width) - min | 2 mm |
| Seuil d’application de la règle EPA 316(b) (débit de prélèvement eau brute) | 315 m³/h |
| Taille de fente typique des écrans passifs (valeur indicative) | 3 mm |
| Taille de maille typique MultiDisc - max | 10 mm |
| Taille de maille typique MultiDisc - min | 2 mm |
| Vitesse maximale recommandée à travers fente (slot velocity) | 0.15 m/s |
FAQ - Informations clés
Quelle est la vitesse maximale recommandée à travers fente (slot velocity) pour le système de dégrillage et de protection de prise d’eau 316b Screens ?
La vitesse maximale recommandée à travers fente (slot velocity) pour le système de dégrillage et de protection de prise d’eau 316b Screens est de 0.15 m/s.
Quelle est la largeur de fente typique minimale pour le système de dégrillage et de protection de prise d’eau 316b Screens ?
La largeur de fente typique minimale pour le système de dégrillage et de protection de prise d’eau 316b Screens est de 2 mm.
Quelle est la largeur de fente typique maximale pour le système de dégrillage et de protection de prise d’eau 316b Screens ?
La largeur de fente typique maximale pour le système de dégrillage et de protection de prise d’eau 316b Screens est de 10 mm.
Quelle est la taille de maille typique minimale des cribles Geiger MultiDisc® intégrables au système de dégrillage et de protection de prise d’eau 316b Screens ?
La taille de maille typique minimale des cribles Geiger MultiDisc® intégrables au système de dégrillage et de protection de prise d’eau 316b Screens est de 2 mm.
Quelle est la taille de maille typique maximale des cribles Geiger MultiDisc® intégrables au système de dégrillage et de protection de prise d’eau 316b Screens ?
La taille de maille typique maximale des cribles Geiger MultiDisc® intégrables au système de dégrillage et de protection de prise d’eau 316b Screens est de 10 mm.
Quelle est la taille de fente typique (indicative) des écrans passifs Johnson® utilisés dans le système de dégrillage et de protection de prise d’eau 316b Screens ?
La taille de fente typique (indicative) des écrans passifs Johnson® utilisés dans le système de dégrillage et de protection de prise d’eau 316b Screens est d’environ 3 mm.
À partir de quel débit de prélèvement (eau brute) la règle EPA 316(b) s’applique-t-elle typiquement aux installations visées par le système de dégrillage et de protection de prise d’eau 316b Screens ?
La règle EPA 316(b) s’applique typiquement aux installations existantes visées lorsque le prélèvement d’eau brute dépasse 315 m³/h.
