Ce produit est recommandé pour
- mesure de pression différentielle
- surveillance de salles blanches
- contrôle de processus industriels
Description du produit

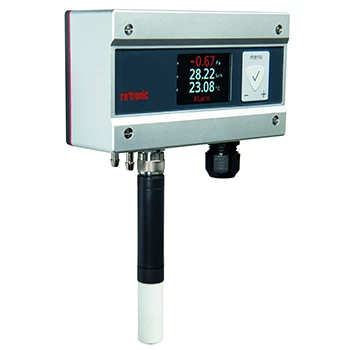

Le transmetteur de pression différentielle PF4/5 de ROTRONIC® est un appareil de mesure précis et fiable, conçu pour les environnements sensibles tels que les salles blanches ainsi que les industries alimentaire et pharmaceutique. Grâce à ses technologies avancées, ce transmetteur assure une surveillance continue et précise de la pression différentielle. Il est équipé de sorties analogiques, Ethernet ou Modbus, permettant une intégration facile dans divers systèmes de contrôle et de surveillance.
Le PF4/5 se distingue par ses deux technologies de capteurs différentes : la méthode de mesure thermique utilisée dans le PF4 et le capteur à membrane pour le PF5. Ces technologies garantissent des mesures exactes même dans les plus petites gammes de pression. De plus, le capteur de pression ambiante intégré et la compensation automatique du point zéro contribuent à des résultats de mesure constants et fiables.
Avec des plages de mesure allant de ± 10 à ± 500 Pa et une entrée analogique configurable, le PF4/5 offre une grande flexibilité d'utilisation. Ce transmetteur est idéal pour les applications nécessitant une surveillance rigoureuse de la pression différentielle, garantissant ainsi la qualité et la sécurité des processus industriels.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Alimentation électrique | 18…48 VCC / 16…35 VCA (séparation galvanique) ; alimentation par Ethernet optionnelle |
| Altitude d'installation maximale | 2000 m |
| Communication numérique | Ethernet (TCP) et RS-485 (Modbus RTU) |
| Compensation du point zéro | PF4 : automatique (toutes les 5 ms) ; PF5 : automatique, ajustable via HW4 |
| Consommation électrique nominale | <300 mA @ 24 VCC |
| Degré de protection | IP65 (sans Ethernet) / IP40 (avec Ethernet) |
| Dimensions | 129 mm x 72 mm x 45 mm |
| Gamme d'utilisation (température et humidité) | -5…60 °C / 0…100 % HR (sans condensation) |
| Logiciel compatible | ROTRONIC HW4 V3.9 |
| Plages de mesure | ± 10 à ± 500 Pa |
| Poids | 243 g (avec écran et Ethernet) |
| Précision | ±1 hPa (0…65 °C; 950…1100 hPa) max. |
| Résistance à la surpression | PF4 : 5 bar ; PF5 : 0.7 bar |
| Sorties Ethernet | 1 |
| Sorties Modbus | 1 |
| Sorties RTU | 3 |
| Stabilité à long terme | PF4 : ±0,05 % FSS/an (typique) / ±0,1 % FSS/an (max) ; PF5 : ±0,25 % FSS/an (typique) pour ±250 et ±500 Pa ; ±0,3125 % FSS/an (typique) pour ±100 Pa ; ±0,625 % FSS/an (typique) pour ±50 Pa ; ±1,25 % FSS/an (typique) pour autres gammes |
| Temps de réponse | Rapide |
| Type d'afficheur | Écran couleurs TFT |
| Type d'élément sensible | PF4 : capteur de flux (méthode de mesure thermique) ; PF5 : capteur à membrane |
FAQ - Informations clés
Quelle est la plage de mesure du transmetteur de pression différentielle PF4/5 ?
La plage de mesure du transmetteur de pression différentielle PF4/5 est de ± 10 à ± 500 Pa.
Combien de sorties RTU le transmetteur PF4/5 possède-t-il ?
Le transmetteur PF4/5 possède 3 sorties RTU.
