Sur une application turbine vapeur, une vanne papillon triple excentration DN1050 doit garantir un isolement fiable malgré des cycles thermiques, des efforts mécaniques et des exigences d'étanchéité élevées. Un mauvais alignement entre couple de manoeuvre, cinématique de fermeture et actionneur peut provoquer fermeture incomplète, instabilité et reprises sur site. FLOWRATES SAS sécurise la mise en service via une validation fonctionnelle en atelier de l'ensemble vanne + actionneur, basée sur le produit BVTL01.
Contexte industriel et type d'application
Cette réalisation correspond a un cas d'application typique en centrales vapeur (ou unités de valorisation énergétique) : l'exploitation d'une turbine vapeur intégrant une vanne papillon triple excentration de grand diamètre (DN1050) pour des fonctions de sectionnement et d'isolement.
Dans ce contexte, la vanne est soumise a des contraintes cumulées :
Cycles thermiques (montées et descentes en température) générant dilatations et variations d'alignement.
Sollicitations mécaniques sur l'arbre, le disque et les interfaces de siège.
Exigences d'étanchéité strictes pour garantir la tenue du process et la sécurité d'exploitation.
L'exploitant (ou l'intégrateur du skid vapeur) a besoin de s'assurer que l'ensemble vanne + actionneur :
atteint une fermeture complete (positionnement) ;
developpe le couple de fermeture attendu au bon moment de la cinématique ;
permet d'atteindre l'étanchéité visée avant installation et mise en service.
Probleme rencontré (typique sur grandes DN en vapeur)
Sur une vanne papillon triple excentration DN1050, un défaut de correspondance entre :
le couple de manoeuvre disponible (actionneur, alimentation, réglages),
la cinématique de fermeture (zone de contact siège/disque, dynamique),
et l'objectif fonctionnel (isolement et tenue a l'étanchéité),
peut conduire a :
fermeture incomplète (butée atteinte sans obtention d'une pression de contact suffisante) ;
étanchéité insuffisante (fuite résiduelle non acceptable) ;
comportement instable de l'ensemble vanne + actionneur (oscillations, fermeture non répétable).
Impacts et risques en exploitation
Si ces écarts ne sont pas détectés avant expédition, ils peuvent provoquer :
dérive de performance de la ligne vapeur (isolement partiel, pertes, instabilité de fonctionnement) ;
difficultés de mise en service (réglages sur site, indisponibilités) ;
interventions correctives sur site (dépose, recalage actionneur, revalidation), avec un impact direct sur la disponibilité de l'installation vapeur.

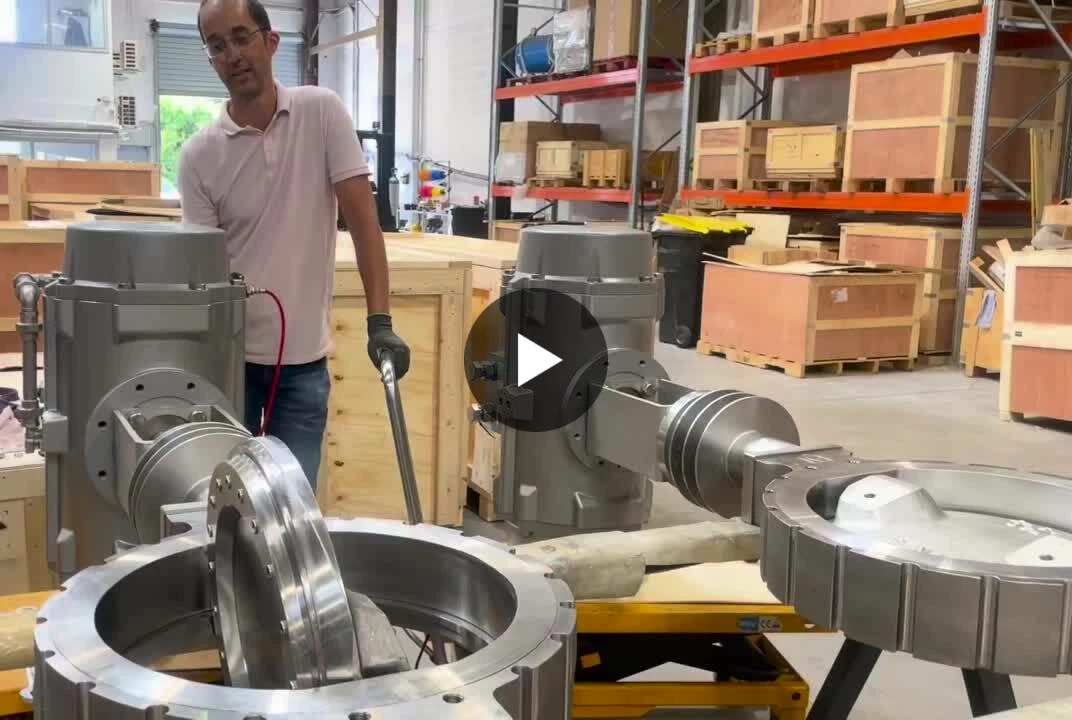

Solution : validation fonctionnelle en atelier de l'ensemble vanne + actionneur avant expédition
Principe de la réponse FLOWRATES SAS
FLOWRATES SAS met en oeuvre, en dernière étape avant expédition, un test fonctionnel complet de l'ensemble vanne + actionneur. L'objectif est de valider, en conditions contrôlées, la cohérence entre :
les efforts réellement appliqués lors de la fermeture,
le comportement dynamique de la fermeture,
et l'atteinte de l'étanchéité attendue avant intégration sur la turbine vapeur.
Méthode d'essai : fermeture par manque d'air et contrôle dynamique
L'essai s'appuie sur une fermeture par manque d'air et un contrôle du comportement dynamique. Cette approche permet de vérifier que l'actionneur et la vanne se comportent conformément a l'objectif fonctionnel retenu, et que la fermeture est stable et reproductible avant mise en service sur site.
Pourquoi cette validation est critique sur une triple excentration DN1050
Les vannes papillon triple excentration de grand diamètre, utilisées en vapeur, combinent des contraintes de dimensionnement et de tenue thermique. Une validation en atelier permet de :
réduire le risque de non-conformité fonctionnelle détectée tardivement (au montage ou a la mise en service) ;
sécuriser l'intégration de l'actionneur (montage, réglages, cohérence du couple) ;
limiter les reprises sur site et les indisponibilités associées.
Produit mis en avant : vanne papillon triple excentration BVTL01
La solution s'appuie sur la vanne papillon triple excentrationBVTL01 de FLOWRATES, adaptée aux applications industrielles exigeantes. Sur la plateforme FranceEnvironnement, la fiche produit indique notamment :
étanchéité métal/métal et conception visant a limiter les zones de rétention ;
support ISO 5211 facilitant le montage des actionneurs ;
conformité DESP 2014/68/UE ;
références d'essais selon EN 12266-1, ISO 5208 et API 598 ;
caractéristiques de sécurité feu mentionnées sur la fiche (BS 6755 partie 2, API 607).
Cas vapeur haute température : étanchéité metal/metal
Pour les besoins vapeur haute température décrits dans ce cas d'application, la réponse technique repose sur une conception métal/métal adaptée aux environnements sévères. Le contenu source mentionne une adaptation jusqu'a 650°C pour des besoins vapeur haute température.
Resultats attendus pour des projets similaires
Pour les ingénieurs méthodes, maintenance ou projets intervenant sur des lignes vapeur avec vannes de sectionnement de grand DN, la validation en atelier de l'ensemble vanne + actionneur permet généralement de :
fiabiliser la mise en service (fonction isolement et étanchéité validées avant installation) ;
réduire le risque d'intervention corrective sur site ;
sécuriser la disponibilité de l'installation vapeur en limitant les aléas de réglage et de comportement dynamique.
Interlocuteur et expertise
FLOWRATES SAS (Lyon) est spécialisé dans la fabrication et la fourniture de vannes papillon (double et triple excentration, siège souple, revêtement PTFE) et de vannes a guillotine. Pour en savoir plus : Fiche entreprise FLOWRATES SAS.
