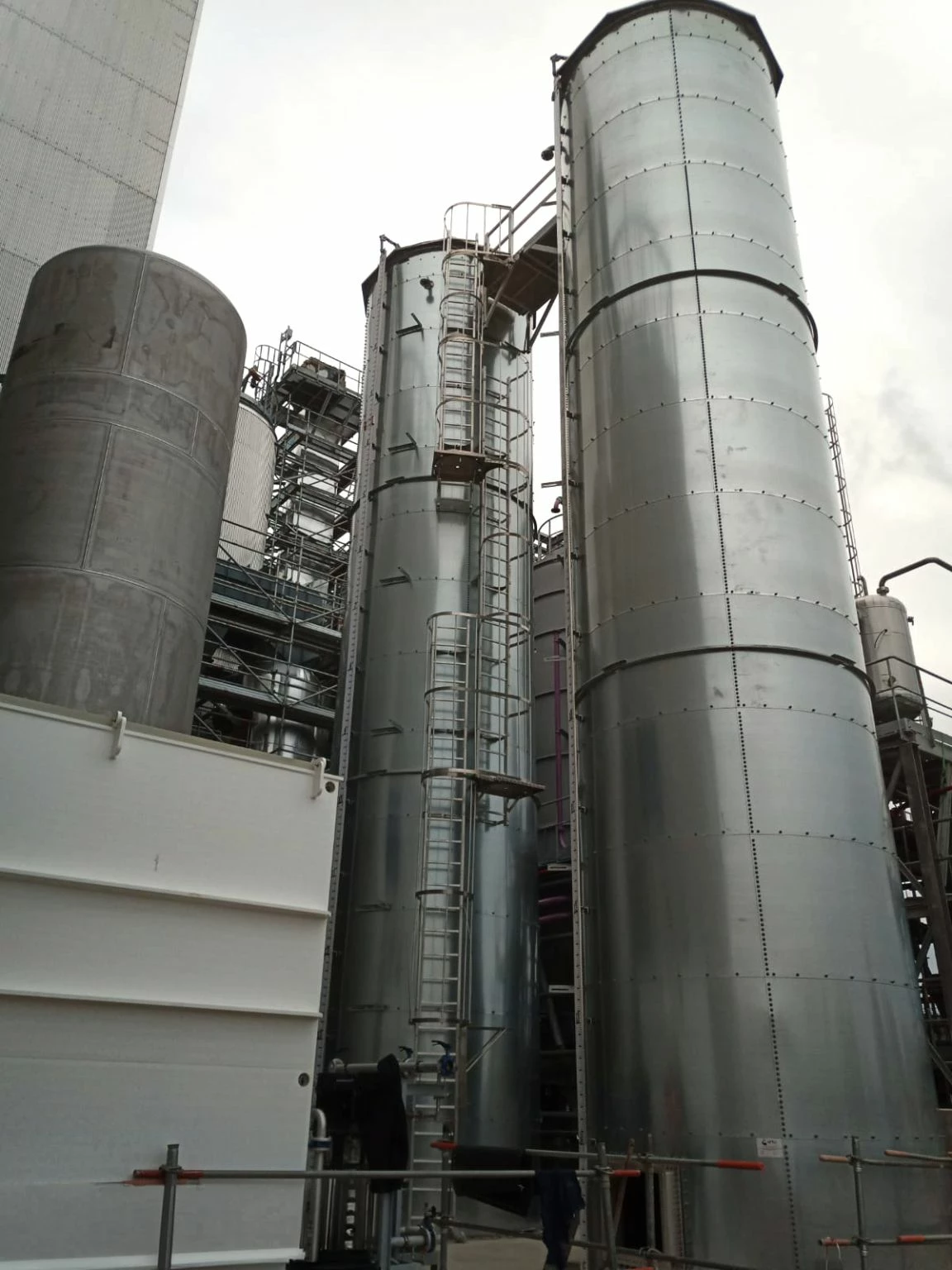

Stockage compact d'eau déminéralisée : 2 réservoirs verticaux de 110 m3 (H 15 m, Ø 3 m)

Sur les utilités industrielles (chaufferies, production de vapeur, procédés sensibles), l'eau déminéralisée doit être stockée sans altérer sa pureté, tout en limitant l'emprise au sol. Ce cas d'application illustre une solution de stockage extérieur compact : 2 réservoirs verticaux de 110 m3 (H 15 m, Ø 3 m) conçus et installés par APRO INDUSTRIE, basés sur une cuve boulonnée en acier galvanisé avec membrane interne compatible.

Problématique : stocker une eau déminéralisée de haute pureté sur un site à faible emprise

Type de site concerné (cas d'application) : utilités industrielles (production vapeur/chaudières, réseaux d'eau de process, ateliers avec circuits sensibles) devant disposer d'une réserve d'eau déminéralisée tampon.

Contraintes techniques et d'implantation

• Capacité requise élevée avec une surface disponible limitée : nécessité d'une géométrie verticale élancée pour augmenter le volume sans étendre l'emprise au sol.
• Stockage en extérieur : exposition au vent, aux intempéries et à une atmosphère potentiellement corrosive.
• Compatibilité matériau / eau déminéralisée : risque de dégradation, relargage ou contamination pouvant impacter l'alimentation de chaudières, la production de vapeur et la stabilité de certains procédés.
• Exigence d'étanchéité et de tenue mécanique, notamment pour une cuve haute soumise aux efforts de vent.
• Contraintes d'exploitation : accès sécurisé, mesure de niveau, piquages process (remplissage, aspiration, trop-plein, vidange) et maintenance.

Risques en cas de solution inadaptée

• Perte de qualité de l'eau déminéralisée (contamination, relargage), avec effets possibles sur les équipements en aval (chaudières, échangeurs, circuits sensibles).
• Fuites ou défauts d'étanchéité entraînant indisponibilité de la réserve et surcoûts d'exploitation.
• Non-robustesse mécanique (vent) et augmentation des opérations de maintenance/corrosion en extérieur.

Solution APRO INDUSTRIE : stockage compact via 2 réservoirs verticaux boulonnés de 110 m3

La réponse repose sur la mise en place de 2 réservoirs verticaux de 110 m3 chacun, conçus pour minimiser l'emprise au sol tout en assurant la compatibilité avec une eau à forte exigence de pureté.

Configuration retenue (dimensions et architecture)

• 2 x 110 m3 de stockage d'eau déminéralisée.
• Géométrie élancée pour implantation contrainte : environ 15 m de hauteur pour 3 m de diamètre.
• Conception modulaire : réservoir livré en éléments et assemblé sur site par boulonnage (solution adaptée aux sites où la logistique, les accès ou les manutentions sont contraintes).

Choix constructifs pour l'extérieur et la durabilité

• Structure en acier galvanisé : solution orientée tenue à la corrosion et durabilité pour un usage extérieur (réservoir en acier galvanisé, conforme à la logique de matériaux usuels de type ISO EN 10346 pour les aciers galvanisés selon la fiche produit).
• Étanchéité par membrane interne (liner) : barrière entre l'eau déminéralisée et la structure métallique, afin de réduire les risques d'incompatibilité et de préserver la qualité de l'eau stockée.
• Toiture aluminium étanche autoportante : protection de l'eau vis-à-vis des éléments extérieurs (pluie, poussières) et limitation des entrées parasites.
• Conception prévue pour installation extérieure : prise en compte des contraintes de vent et de l'exposition à la corrosion.

Équipements d'exploitation intégrés

• Instrumentation et mesure de niveau (incluant une réglette de niveau visuel selon le besoin).
• Accès sécurisé pour inspection/exploitation.
• Piquages process pour raccordement : remplissage, aspiration, trop-plein, vidange (selon configuration d'utilités).

Pourquoi cette solution répond au besoin "stockage compact d'eau déminéralisée"

• Optimisation de l'emprise au sol : l'architecture verticale (H 15 m / Ø 3 m) permet de stocker 110 m3 par réservoir sur une base réduite.
• Préservation de la qualité : la membrane interne limite les interactions entre l'eau déminéralisée et la structure métallique.
• Robustesse pour l'extérieur : acier galvanisé + conception intégrant les contraintes de vent et d'atmosphère corrosive.
• Montage sur site et évolutivité : le boulonnage facilite l'installation sur des sites industriels contraints et permet une approche modulaire.

Produit associé

• CAG - Cuve en acier galvanisé

À propos du fournisseur

Ce cas d'application met en avant l'expertise d'APRO INDUSTRIE dans la conception, fabrication et installation de réservoirs métalliques boulonnés pour le stockage d'eau (process, potable, incendie) et d'effluents, en France et à l'international. Pour en savoir plus : fiche entreprise APRO Industrie.
