Mesure pH, conductivité et redox sur eaux de process hyper-encrassées en industrie de l'emballage

Dans l'industrie de l'emballage, les eaux de process récupérées peuvent être fortement chargées et colmatantes, rendant la mesure en ligne du pH, de la conductivité et du potentiel redox (ORP) instable, voire indisponible. Pour fiabiliser la surveillance continue et réduire la maintenance, TMR a déployé une platine de mesure multiparamètres avec nettoyage automatisé, pilotée par le régulateur Walchem Intuition-6, avec historisation et export des données terrain.

Contexte industriel et problématique de mesure sur eaux hyper-encrassées

Cette réalisation correspond à un cas d'utilisation représentatif d'un site industriel leader de l'emballage, où une partie de l'eau est récupérée au cours du process puis suivie (et/ou traitée) avant réutilisation ou rejet.

Contraintes procédé : eau de process fortement chargée et colmatante

L'eau récupérée présente une charge élevée (matières en suspension, dépôts, encrassement rapide) qui génère :

• Aveuglement des capteurs (perte de contact fiable avec le milieu).
• Encrassement accéléré des sondes et des chambres de mesure.
• Dérives et instabilités de mesure, particulièrement critiques en suivi continu.

Paramètres critiques à surveiller

Les mesures en ligne visées concernent des grandeurs physico-chimiques utilisées pour le pilotage opérationnel :

• pH (équilibre acido-basique, conditions de traitement, compatibilité matériaux).
• Conductivité (suivi de concentration ionique, purge, dérives de bains/eaux).
• Potentiel redox (ORP) (indicateur d'oxydoréduction, cohérence d'une oxydation/désinfection éventuelle).
• Température (compensation de mesure et interprétation procédé).

Impacts opérationnels et risques associés

Sans solution adaptée aux milieux encrassants, l'exploitant constate typiquement :

• Mesures instables ou indisponibles (perte de surveillance continue).
• Interventions fréquentes : nettoyage, recalibrage, remplacement prématuré.
• Maintenance lourde et coût global accru (main-d'oeuvre + consommables).
• Difficulté à disposer d'un historique exploitable pour corréler qualité d'eau, dérives de procédé et actions correctives.

Solution mise en service par TMR : platine multiparamètres avec nettoyage automatisé et historisation

Pour répondre à la problématique d'encrassement rapide, TMR (Techniques en Mesure, Régulation et Dosage) conçoit et met en service des solutions de mesure et d'automatisation pour le traitement des eaux et procédés industriels. Voir la fiche entreprise : TMR.

Architecture retenue : platine de mesure multi-paramètres adaptée aux eaux chargées

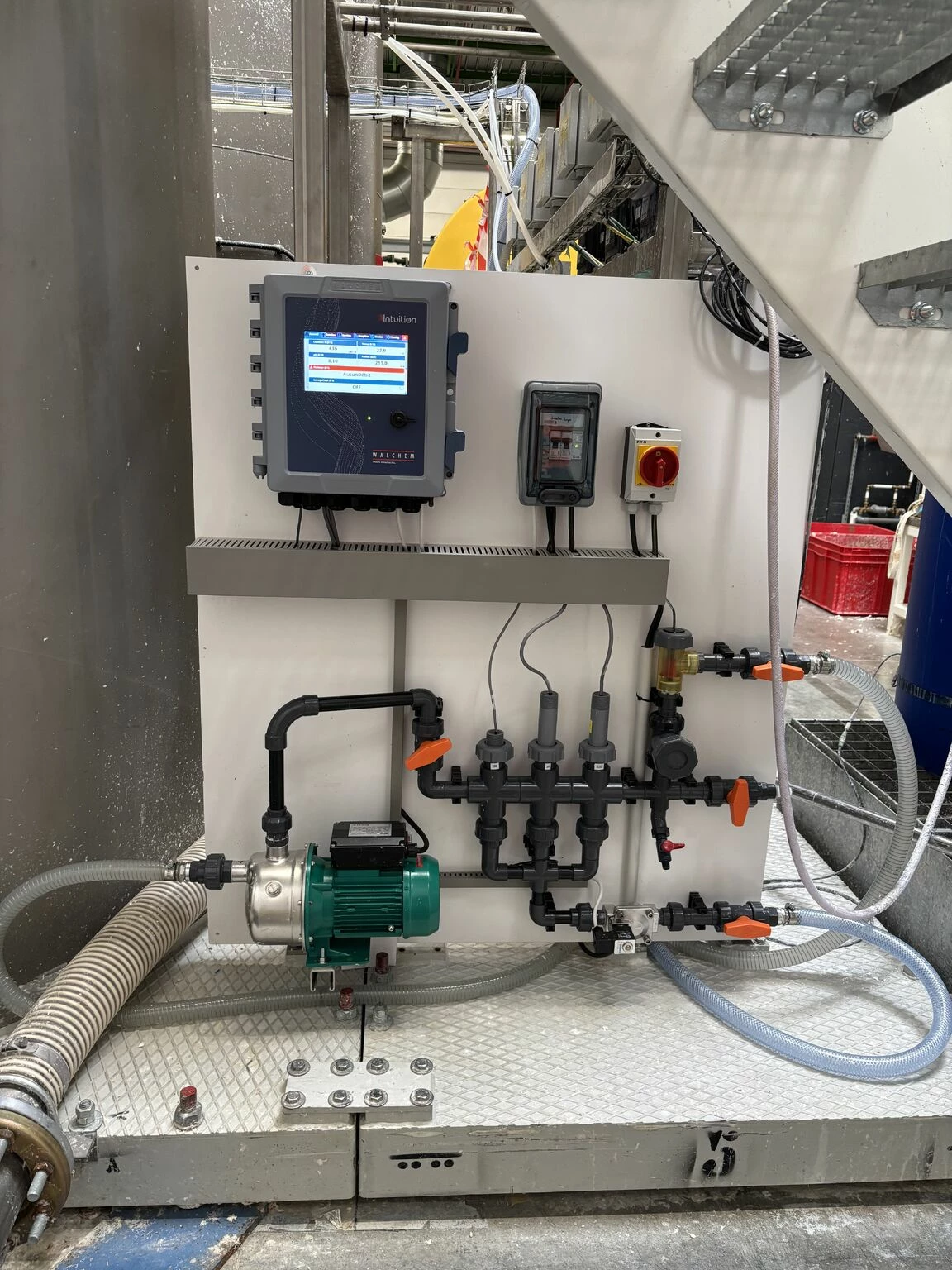

TMR a mis en service une platine de mesure multiparamètres intégrant :

• Mesure pH
• Mesure conductivité
• Mesure redox (ORP)
• Mesure température

Cette intégration sur platine vise à standardiser le point de mesure (capteurs + hydraulique + automatisme) et à fiabiliser l'exploitation sur une eau de process difficile.

Point clé anti-encrassement : nettoyage automatisé développé par TMR

La platine intègre un système de nettoyage automatisé développé et fabriqué dans les ateliers TMR afin de :

• Limiter l'aveuglement des capteurs et l'accumulation de dépôts.
• Stabiliser la mesure dans le temps en réduisant la variabilité liée à l'encrassement.
• Diminuer la fréquence des interventions (nettoyage manuel et remplacements).

Cette approche est particulièrement pertinente lorsque la contrainte principale n'est pas la précision intrinsèque du capteur, mais la perte de performance due au colmatage de la chaîne de mesure.

Pilotage, exploitation terrain et traçabilité : régulateur Walchem Intuition-6

L'ensemble est piloté par le régulateur Walchem Intuition-6, utilisé ici pour :

• Centraliser les entrées de mesure (conductivité, pH, ORP, température).
• Historiser les données de fonctionnement pour analyse et reporting.
• Permettre le téléchargement direct des données par les opérateurs sur le terrain (export via support/outil adapté selon configuration).

Résultats observés et bénéfices pour l'exploitant

Les résultats constatés sur ce cas d'utilisation sont les suivants :

• Mesures jugées "ultra-fiables" sur une eau fortement encrassante.
• Maintenance divisée par 10 (forte baisse des opérations de nettoyage/remplacement).
• Durée de vie des sondes prolongée sans intervention humaine fréquente.

Pourquoi la solution est adaptée aux eaux de process hyper-encrassées

• Traitement de la cause principale (encrassement) via un nettoyage automatisé, plutôt qu'une simple sur-spécification des capteurs.
• Continuité de la mesure : réduction des périodes "sans signal" et amélioration de la stabilité.
• Traçabilité : historisation exploitable pour optimiser le traitement et objectiver les dérives.

Évolutions possibles : ajout d'une mesure chlore avec nettoyage automatique

Une évolution est envisagée : intégration d'un capteur de chlore avec chambre de nettoyage automatique, afin d'étendre la surveillance à un paramètre de désinfection/oxydation lorsque le procédé l'exige (par exemple en boucle de réutilisation ou sur un traitement spécifique).
