Description du produit

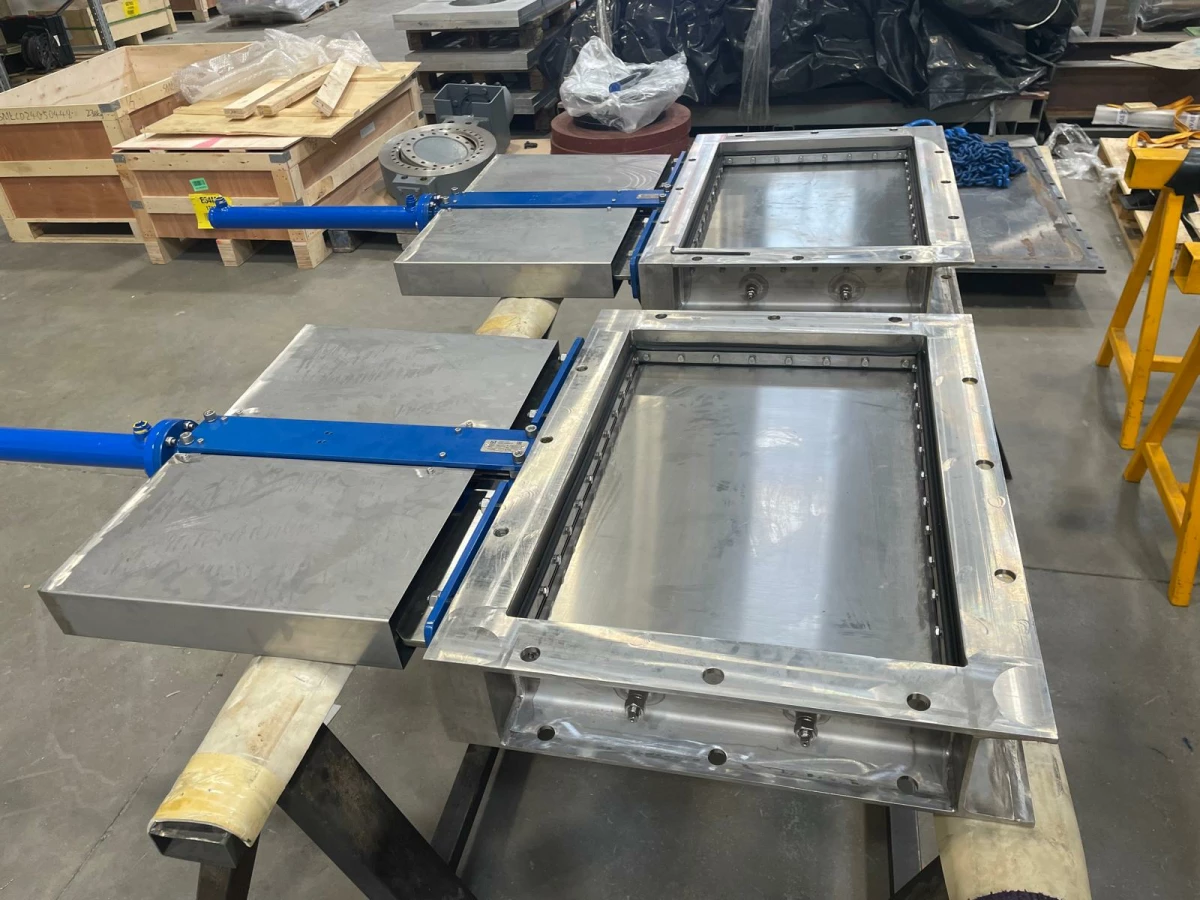

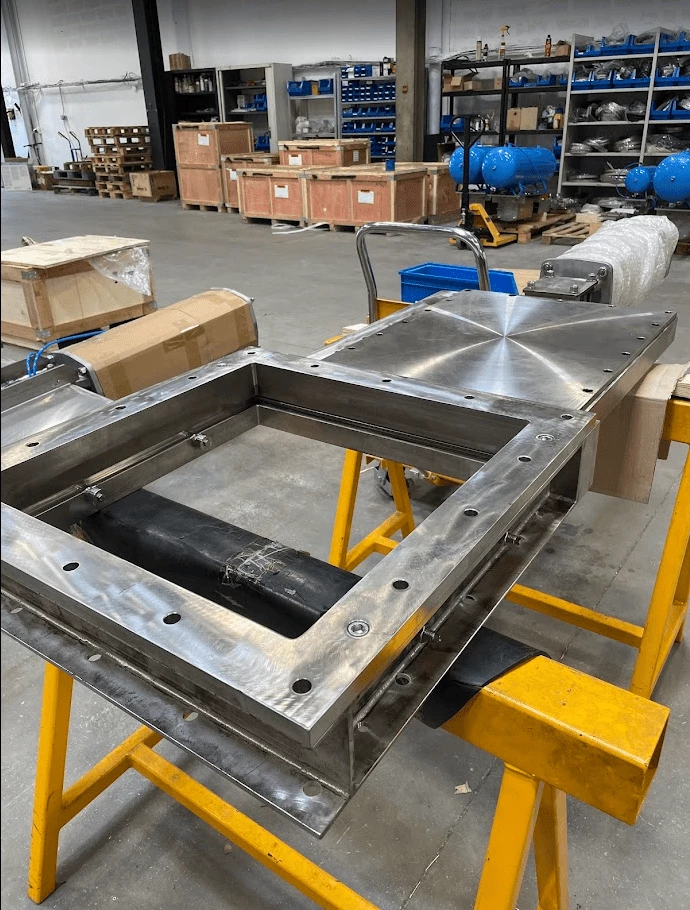

La vanne guillotine carrée KGSQ est conçue pour le sectionnement et le dosage gravitaire des poudres, granulés et produits en vrac. Sa construction mécanosoudée sur mesure garantit une résistance maximale aux contraintes mécaniques, à l'abrasion et aux températures élevées, jusqu'à +600°C.
Disponible en sections de 200×200 mm à 1600×1600 mm, la KGSQ s'installe en sortie de silo, sous trémie, sur convoyeur mécanique ou pneumatique. Son passage intégral sans obstruction assure un écoulement libre et une vidange complète, sans rétention de produit.
Tous les ensembles sont montés, testés et calibrés en usine. Platine ISO 5211 disponible pour adaptation aux actionneurs existants.
Applications industrielles
Énergie et environnement
- Incinérateurs (UVE/UIOM) : extraction et transport de cendres volantes et mâchefers
- Centrales biomasse et charbon : alimentation chaudière, dosage combustible
- Cogénération : gestion des résidus solides
Cimenteries et carrières
- Dosage et transport de ciment, chaux, silice, clinker
- Sortie de broyeurs et silos de stockage
- Alimentation des ensacheuses
Industrie minière et sidérurgie
- Extraction de minerais et résidus solides
- Gestion des poussières de hauts-fourneaux
- Alimentation des fours de fusion
Agroalimentaire et chimie
- Dosage de poudres alimentaires (farines, sucres, amidons)
- Transport de granulés plastiques et chimiques
- Alimentation de réacteurs et mélangeurs
Papeteries
- Contrôle des fibres et rejets pâteux
- Sortie de cuves et de digesteurs
Options et personnalisations
Version avec bonnet Pour les process sensibles où le fluide ne doit pas être en contact avec l'atmosphère. Le bonnet assure un confinement total de la pelle en position ouverte.
Racleur protège presse-étoupe Protection contre les particules fines et abrasives. Prolonge la durée de vie du système d'étanchéité.
Trous de soufflage Nettoyage par air comprimé pour éviter l'accumulation de produit sur le siège et la pelle.
Certification ATEX disponible sur demande pour les atmosphères explosives (zones poudres).
Contact par élastomères ou métal supporté par des roullements excentriques afin d'assurer un maximum d'étanchéité.
Actionnement et automatisation
- Volant manuel (tige montante ou non montante)
- Vérin pneumatique double effet
- Vérin hydraulique
- Motoréducteur électrique
- Réducteur à volant
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Bride | Selon les standards Flowrates ou selon les spécifications client |
| Bride (DN) | 200x200 à 2000x2000 |
| Gamme température de fonctionnement | 0 à 650°C |
