Dans une station de refoulement (poste de pompage) située en zone inondable en Bourgogne-Franche-Comté, des concentrations élevées d'hydrogène sulfuré (H2S) dans un bâtiment bétonné exposaient les techniciens lors des relevés et accéléraient la corrosion des ouvrages. KLEARIOS a sécurisé l'exploitation en instrumentant le site (diagnostic H2S), puis en déployant une tour de filtration sur charbon actif CarboKlear, installée sur une structure surélevée pour rester opérationnelle hors d'eau.
Contexte et problématique H2S (station de refoulement inondable)
Ce cas d'utilisation décrit une situation typique rencontrée sur des stations de refoulement d'eaux usées : l'accumulation de H2S (hydrogène sulfuré) et d'odeurs dans un local technique en béton, avec interventions régulières (relevés, maintenance électromécanique, contrôles d'exploitation).
Type de site concerné
Station de refoulement avec bâtiment/ouvrage bétonné.
Implantation en zone inondable imposant une contrainte forte sur l'implantation et la continuité de service des équipements.
Présence de gaz malodorants et corrosifs issus de l'effluent, dont le H2S.
Problème rencontré
Risque sanitaire pour les techniciens amenés à entrer dans le bâtiment (exposition au H2S).
Risque de corrosion et de dégradation des ouvrages (attaques sur bétons et équipements), avec menace sur la durabilité de l'infrastructure.
Contrainte d'inondabilité : le traitement doit rester pertinent malgré le risque de submersion, ce qui limite les options d'installation et impose une adaptation mécanique (implantation hors d'eau).
Impacts opérationnels et risques associés
Dégradation accélérée des ouvrages et potentielle augmentation des coûts de maintenance (génie civil, métallurgie, ventilation).
Risque HSE lors des interventions (accès au local, opérations de contrôle).
Risque de non-conformité interne d'exploitation (site difficile à exploiter, interventions contraintes par l'atmosphère).
Solution mise en oeuvre : diagnostic H2S + tour à charbon actif CarboKlear surélevée
La réponse technique s'appuie sur une démarche en deux temps : mesurer puis traiter, avec un choix de technologie adapté au confinement du local et aux contraintes de génie civil liées au risque d'inondation.
1) Diagnostic initial et qualification des concentrations
Un diagnostic par instrumentation a été réalisé avec la mise en place d'un capteur H2S afin de qualifier et quantifier les niveaux de H2S dans le bâtiment. Cette étape permet de :
caractériser l'intensité et la variabilité des rejets (pics, périodes critiques) ;
définir une stratégie d'extraction/traitement cohérente ;
fournir les données nécessaires au dimensionnement de la solution de filtration.
2) Traitement d'air sur charbon actif : tour CarboKlear
Sur la base des mesures, un traitement d'air sur charbon actif a été déployé via la solution CarboKlear de KLEARIOS (tour de filtration d'air sur charbon actif). Le système est livré clé en main et conçu pour une mise en place rapide par les équipes KLEARIOS. CarboKlear (tour de filtration d'air sur charbon actif).
Dimensionnement et intégration sur site
La tour a été dimensionnée selon les besoins d'extraction du site (étude des capacités d'extraction et dimensionnement de la tour) afin d'assurer un abattement efficace du H2S et des odeurs dans le bâtiment. L'approche vise à aligner :
le débit extrait nécessaire au renouvellement d'air / captage des émissions ;
le temps de contact sur média filtrant (performance d'adsorption) ;
la maintenance (conditions de remplacement du média).

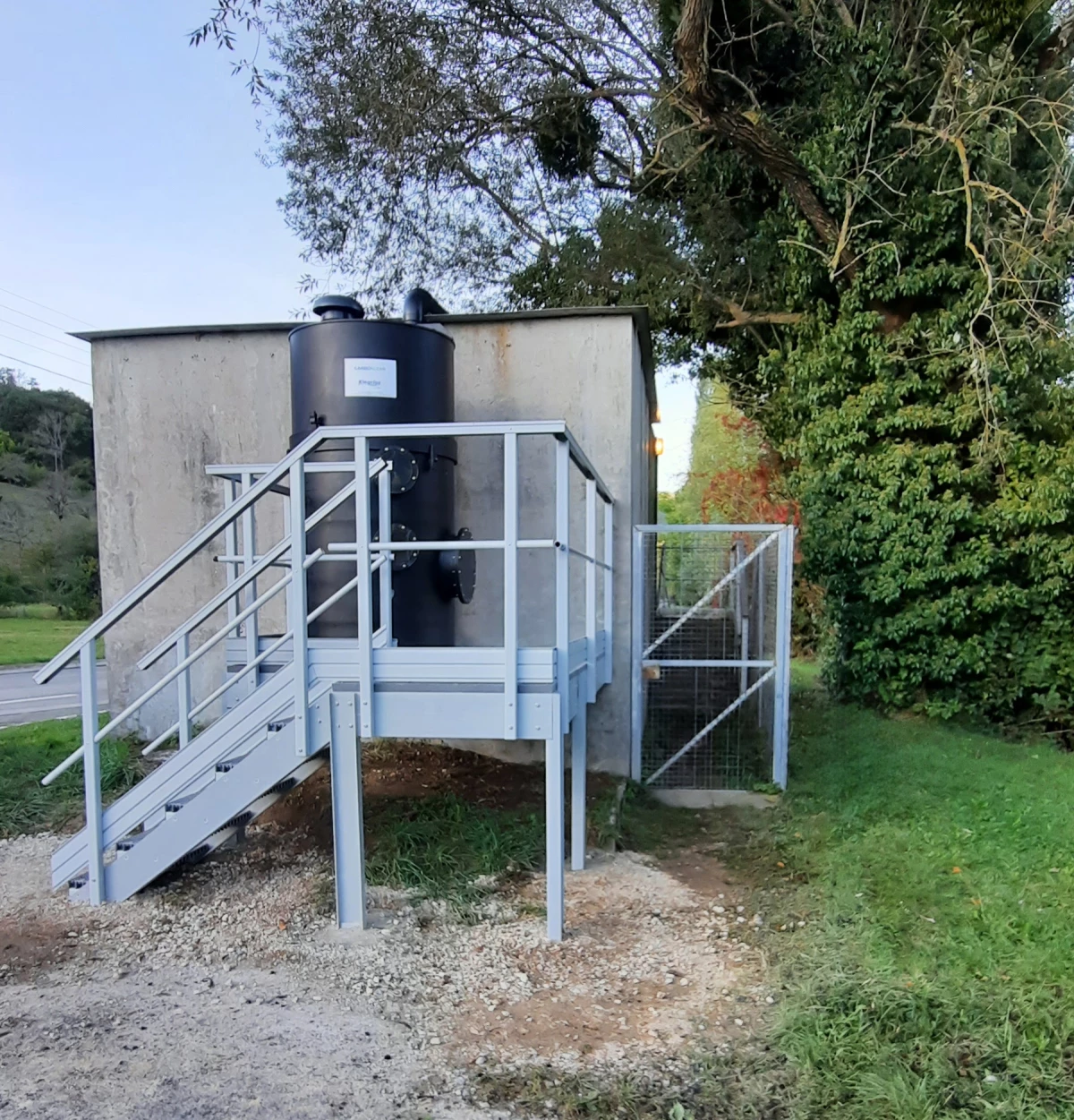

Adaptation à la zone inondable : installation sur structure surélevée
Pour tenir compte de l'implantation en zone inondable, une structure surélevée a été ajoutée sous la tour afin de maintenir l'équipement hors d'eau et limiter l'impact d'un épisode de submersion sur la continuité de fonctionnement et la pérennité du matériel.
Mise en service et maintien en conditions opérationnelles (MCO)
Installation et mise en service réalisées par les équipes techniques.
MCO assuré par KLEARIOS, notamment via le renouvellement des charbons actifs pour maintenir les performances d'abattement dans la durée.
Pourquoi cette solution est adaptée aux stations de refoulement
Technologie éprouvée pour la neutralisation des odeurs et du H2S par filtration sur charbon actif, adaptée aux locaux techniques et aux émissions canalisées.
Démarche instrumentée : le traitement est basé sur des mesures, ce qui sécurise le dimensionnement et le résultat attendu.
Adaptabilité d'implantation : possibilité d'intégrer des contraintes de génie civil, ici via la surélévation en zone inondable.
Exploitation simplifiée : solution clé en main, avec un suivi opérationnel via la maintenance et le remplacement du média filtrant.
Entreprise en charge de la solution
La solution est mise en oeuvre par KLEARIOS, spécialiste du traitement de l'air, des COV et des odeurs, incluant le H2S, avec diagnostic des rejets gazeux, instrumentation et solutions de traitement.
