Description du produit

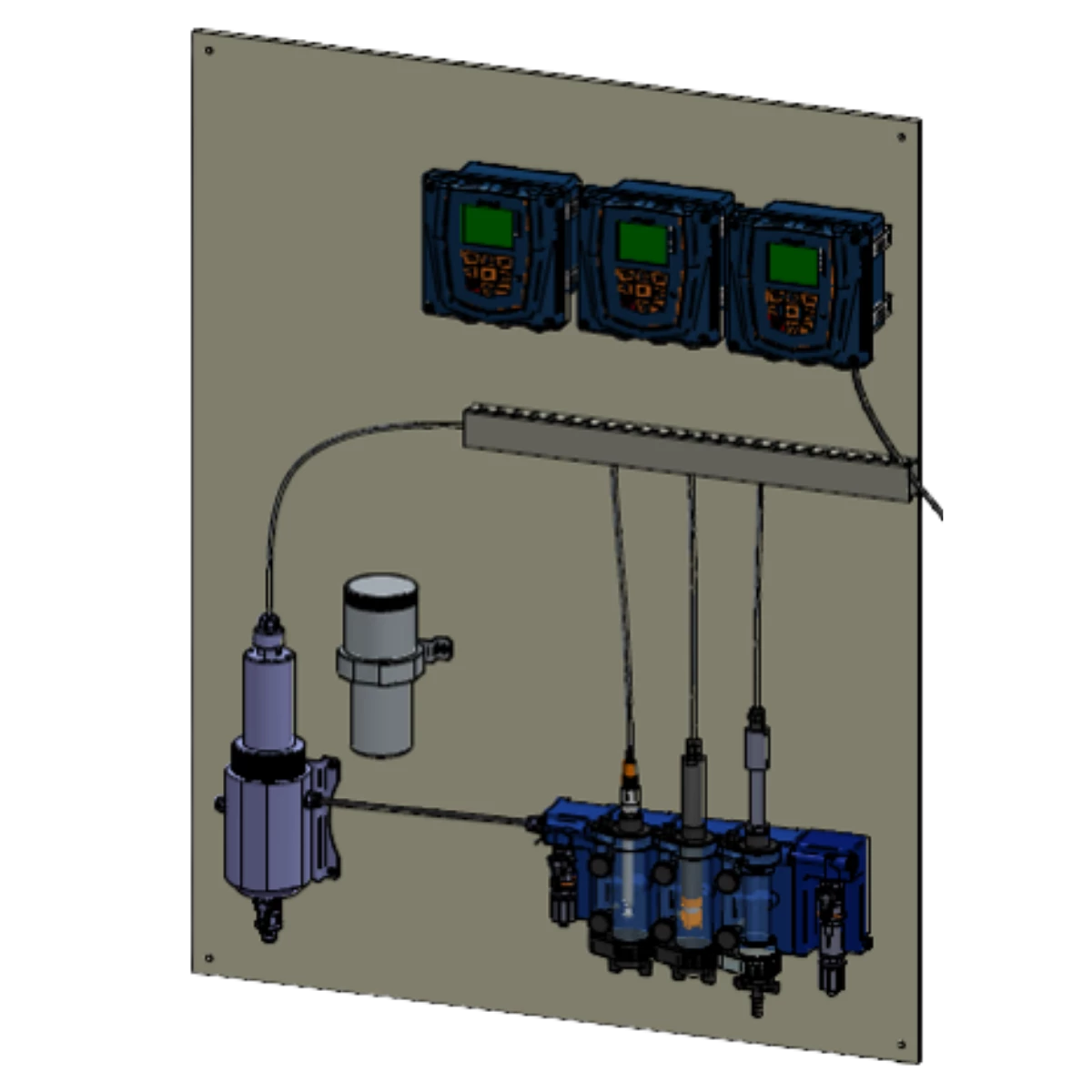

Le DULCOTROL EPCa est une unité de mesure et de régulation ProMinent prémontée sur panneau, conçue comme plateforme commune pour les capteurs numériques DULCOEYE dédiés à la mesure en ligne continue dans les applications liées à l’eau. Le système est pensé pour une intégration rapide sur site : le panneau est équipé en usine d’un appareil de mesure et de régulation DULCOMETER diaLog C et permet de regrouper capteur(s), régulation et accessoires de mesure sur un même ensemble prêt à l’emploi.
Le DULCOTROL EPCa est compatible avec les capteurs DULCOEYE LT (mesure de turbidité fine) et DULCOEYE SAC (mesure optique d’absorption pour l’estimation de paramètres tels que SAK 254, UVT 254, DCO/DBO équivalents, TOC/DOC équivalents, ainsi que la turbidité). La communication avec les capteurs s’effectue via une interface numérique RS-485, avec détection automatique du capteur connecté (principe « plug-and-play ») afin de simplifier la mise en service et le remplacement des capteurs.
La conception modulaire du poste permet une extension par des accessoires de mesure adaptés (par exemple des cellules de débit, cuves d’étalonnage et dispositifs de vérification à l’état solide), tout en conservant un montage mural compact et une disposition claire des composants. Cette approche réduit les efforts de planification, d’installation et de formation, notamment lorsque plusieurs capteurs DULCOEYE sont utilisés ou lorsque le point de mesure doit être étendu.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Débit (DULCOEYE LT) | 20…30 l/h |
| Débit (DULCOEYE SAC) | 20…30 l/h |
| Dimensions (trajet optique 2 mm) (DULCOEYE SAC) | 247,5 mm (H) ; 55 mm (Ø) |
| Dimensions (trajet optique 20 mm) (DULCOEYE SAC) | 265,5 mm (H) ; 55 mm (Ø) |
| Dimensions (trajet optique 5 mm) (DULCOEYE SAC) | 250,5 mm (H) ; 55 mm (Ø) |
| Grandeur mesurée (DULCOEYE SAC) | Absorption |
| Humidité relative ambiante maximale (DULCOEYE LT) | 90 % |
| Indice de protection (DULCOEYE LT) | IP 68 |
| Indice de protection (DULCOEYE SAC) | IP 68 (< 10 m) |
| Interface de communication capteur | RS-485 |
| Longueur d’onde LED compensation turbidité (DULCOEYE SAC) | 550 nm |
| Longueur d’onde LED UV (DULCOEYE SAC) | 254 nm |
| Longueur d’onde source lumineuse (DULCOEYE LT) | 860 nm |
| Plage de mesure BSB eq (trajet optique 2 mm) (DULCOEYE SAC) | 0…1 000 mg/l |
| Plage de mesure BSB eq (trajet optique 20 mm) (DULCOEYE SAC) | 0…100 mg/l |
| Plage de mesure BSB eq (trajet optique 5 mm) (DULCOEYE SAC) | 0…500 mg/l |
| Plage de mesure CSB eq (trajet optique 2 mm) (DULCOEYE SAC) | 0…1 000 mg/l |
| Plage de mesure CSB eq (trajet optique 20 mm) (DULCOEYE SAC) | 0…100 mg/l |
| Plage de mesure CSB eq (trajet optique 5 mm) (DULCOEYE SAC) | 0…500 mg/l |
| Plage de mesure DOC eq (trajet optique 2 mm) (DULCOEYE SAC) | 0…500 mg/l |
| Plage de mesure DOC eq (trajet optique 20 mm) (DULCOEYE SAC) | 0…50 mg/l |
| Plage de mesure DOC eq (trajet optique 5 mm) (DULCOEYE SAC) | 0…250 mg/l |
| Plage de mesure SAK 254 (trajet optique 2 mm) (DULCOEYE SAC) | 0…700 1/m |
| Plage de mesure SAK 254 (trajet optique 20 mm) (DULCOEYE SAC) | 0…100 1/m |
| Plage de mesure SAK 254 (trajet optique 5 mm) (DULCOEYE SAC) | 0…400 1/m |
| Plage de mesure TOC eq (trajet optique 2 mm) (DULCOEYE SAC) | 0…500 mg/l |
| Plage de mesure TOC eq (trajet optique 20 mm) (DULCOEYE SAC) | 0…50 mg/l |
| Plage de mesure TOC eq (trajet optique 5 mm) (DULCOEYE SAC) | 0…250 mg/l |
| Plage de mesure turbidité (DULCOEYE LT) | 0…100 NTU |
| Plage de mesure turbidité (trajet optique 2 mm) (DULCOEYE SAC) | 0…2 500 FAU |
| Plage de mesure turbidité (trajet optique 20 mm) (DULCOEYE SAC) | 0…250 FAU |
| Plage de mesure turbidité (trajet optique 5 mm) (DULCOEYE SAC) | 0…1 000 FAU |
| Plage de mesure UVT 254 (trajet optique 2 mm) (DULCOEYE SAC) | 0…100 % |
| Plage de mesure UVT 254 (trajet optique 20 mm) (DULCOEYE SAC) | 0…100 % |
| Plage de mesure UVT 254 (trajet optique 5 mm) (DULCOEYE SAC) | 0…100 % |
| Poids (trajet optique 2 mm) (DULCOEYE SAC) | 1 873 g |
| Poids (trajet optique 20 mm) (DULCOEYE SAC) | 2 013 g |
| Poids (trajet optique 5 mm) (DULCOEYE SAC) | 1 793 g |
| Précision (DULCOEYE LT) | 2 % ± 0,02 NTU |
| Précision (trajet optique 2 mm) (DULCOEYE SAC) | ± 0,5 % FS |
| Précision (trajet optique 20 mm) (DULCOEYE SAC) | ± 1,5 % FS |
| Précision (trajet optique 5 mm) (DULCOEYE SAC) | ± 0,5 % FS |
| Précision turbidité (DULCOEYE SAC) | ± 2 % FS |
| Pression de service (DULCOEYE LT) | 1 – 3 bar |
| Pression de service (DULCOEYE SAC) | 1 – 3 bar |
| Puissance consommée (DULCOEYE SAC) | 3,2 W |
| Résolution (DULCOEYE LT) | 0,001 NTU |
| Résolution (DULCOEYE SAC) | 0,01 [1/m ; % ; mg/l] |
| Température de service (DULCOEYE LT) | 0…45 °C |
| Température de service (DULCOEYE SAC) | 0…45 °C |
| Température de stockage (DULCOEYE LT) | -10…50 °C |
| Température de stockage (DULCOEYE SAC) | -10…50 °C |
| Temps de réponse t90 (DULCOEYE LT) | 5 s |
| Temps de réponse t90 (DULCOEYE SAC) | 5 s |
| Tension d’alimentation (DULCOEYE LT) | 11...30 V DC |
| Tension d’alimentation (DULCOEYE SAC) | 11...30 V DC |
FAQ - Informations clés
Quelle est l’interface de communication capteur pour l’unité de mesure et de régulation DULCOTROL EPCa ?
L’interface de communication capteur pour l’unité de mesure et de régulation DULCOTROL EPCa est RS-485.
Quelle est la plage de mesure de turbidité pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
La plage de mesure de turbidité pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 0…100 NTU.
Quelle est la longueur d’onde de la source lumineuse pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
La longueur d’onde de la source lumineuse pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 860 nm.
Quelle est la tension d’alimentation pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
La tension d’alimentation pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 11...30 V DC.
Quelle est la température de service pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
La température de service pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 0…45 °C.
Quelle est la température de stockage pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
La température de stockage pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est -10…50 °C.
Quelle est l’humidité relative ambiante maximale pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
L’humidité relative ambiante maximale pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 90 %.
Quelle est la pression de service pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
La pression de service pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 1 – 3 bar.
Quel est le débit requis pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
Le débit requis pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 20…30 l/h.
Quel est l’indice de protection pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
L’indice de protection pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est IP 68.
Quelle est la résolution pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
La résolution pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 0,001 NTU.
Quel est le temps de réponse t90 pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
Le temps de réponse t90 pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 5 s.
Quelle est la précision pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT ?
La précision pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE LT est 2 % ± 0,02 NTU.
Quelle est la grandeur mesurée pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC ?
La grandeur mesurée pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC est l’absorption.
Quelle est la plage de mesure SAK 254 (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC ?
La plage de mesure SAK 254 (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC est 0…700 1/m.
Quelle est la plage de mesure UVT 254 (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC ?
La plage de mesure UVT 254 (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC est 0…100 %.
Quelle est la plage de mesure CSB eq (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC ?
La plage de mesure CSB eq (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC est 0…1 000 mg/l.
Quelle est la plage de mesure BSB eq (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC ?
La plage de mesure BSB eq (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC est 0…1 000 mg/l.
Quelle est la plage de mesure TOC eq (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC ?
La plage de mesure TOC eq (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC est 0…500 mg/l.
Quelle est la plage de mesure DOC eq (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC ?
La plage de mesure DOC eq (trajet optique 2 mm) pour l’unité de mesure et de régulation DULCOTROL EPCa avec le capteur DULCOEYE SAC est 0…500 mg/l.
