Ce produit est recommandé pour
- sectionnement de conduites de fluides
- visualisation de position de la vanne
- renvoi d'information au contrôle commande
Description du produit

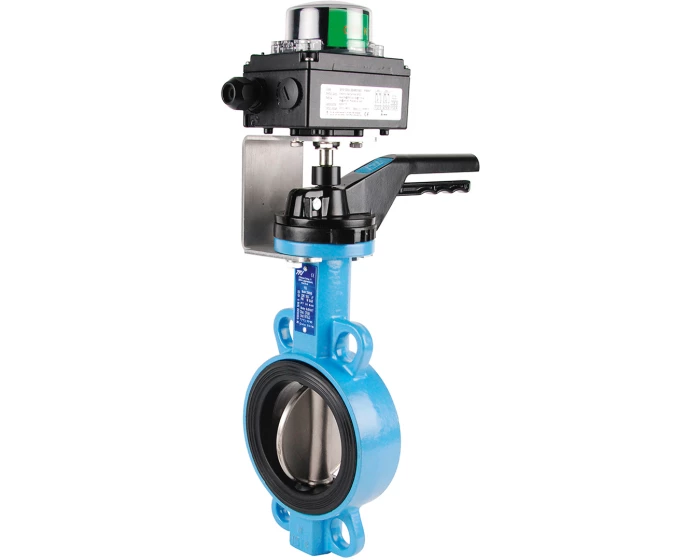

La vanne papillon 1150 SF de SECTORIEL® est une solution de sectionnement manuel destinée aux conduites de fluides variés. Conçue en fonte GS, elle est équipée d'un papillon en inox pour les diamètres jusqu'à DN 100 et en fonte chromée pour les tailles supérieures. La manchette EPDM assure une excellente étanchéité, tandis que le boîtier fin de course SF, doté de deux contacts mécaniques secs SPDT pouvant supporter 5A à 250V, permet de visualiser la position de la vanne et de renvoyer cette information au système de contrôle commande.
Cette vanne est de type 'wafer' avec des oreilles de centrage, ce qui facilite son montage entre brides PN10/16 et ANSI 150. L'étanchéité IP 67 du boîtier fin de course garantit une installation sécurisée en intérieur comme en extérieur. Agréée ACS, la vanne 1150 SF répond aux normes de sécurité et de qualité pour les applications impliquant des fluides destinés à la consommation humaine. Grâce à sa conception robuste et à ses caractéristiques techniques avancées, la vanne papillon 1150 SF est un choix idéal pour les industries cherchant à optimiser leur système de gestion des fluides.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Contacts mécaniques | 2 SPDT 5A - 250V |
| Corps | Fonte GS |
| Etanchéité | IP 67 |
| Manchette | EPDM |
| Papillon | Inox jusqu'à DN 100, fonte chromée au-delà |
| Type de montage | Wafer entre brides PN10/16 et ANSI 150 |
FAQ - Informations clés
Quelle est la pression maximale de fonctionnement pour la vanne papillon 1150 SF ?
La pression maximale de fonctionnement pour la vanne papillon 1150 SF est de 16 bar.
Quelle est la température maximale de fonctionnement pour la vanne papillon 1150 SF ?
La température maximale de fonctionnement pour la vanne papillon 1150 SF est de 90°C.
