Ce produit est recommandé pour
- sectionnement de conduites de gaz
- installation d'intérieur et extérieur
- transmission d'informations au contrôle commande
Description du produit

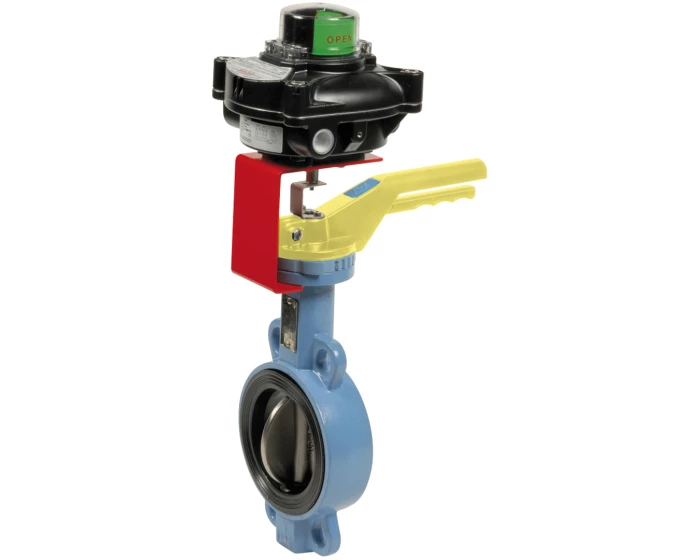

La vanne papillon gaz 1141 SK de la marque SECTORIEL® est un dispositif de sectionnement manuel conçu pour les conduites de gaz. Dotée d'un boîtier fin de course ATEX, elle garantit une sécurité optimale lors de son utilisation dans des environnements potentiellement explosifs. Cette vanne est certifiée NF ROB-GAZ, assurant ainsi sa conformité aux normes de sécurité pour le gaz.
Le modèle 1141 SK est fabriqué avec un corps en fonte GS, et un papillon en inox pour les dimensions jusqu'à DN 100, tandis que pour les tailles supérieures, le papillon est en fonte GS. La manchette en NBR assure une étanchéité parfaite. De type "wafer" avec oreilles de contrage, cette vanne s'installe entre brides PN10/16 et ANSI 150, ce qui la rend adaptable à diverses configurations de plomberie.
Son boîtier fin de course en aluminium, avec une étanchéité IP 67, permet une installation aussi bien en intérieur qu'en extérieur. De plus, il est équipé de deux contacts mécaniques secs argentés SPDT 5A - 250 V, garantissant une fiabilité accrue dans la transmission d'informations au contrôle commande. Un indicateur visuel de position 3D est également intégré pour une meilleure gestion de l'ouverture et de la fermeture de la vanne.
Caractéristiques générales
| Caractéristique | Valeur |
|---|---|
| Contacts mécaniques | SPDT 5A - 250 V |
| Corps | Fonte GS |
| Indice de protection | IP 67 |
| Manchette | NBR |
| Papillon | Inox jusqu'à DN 100, Fonte GS au-delà |
| Pression de service | 5 bar |
| Température de service | 60°C |
| Type de montage | Entre brides PN10/16 et ANSI 150 |
FAQ - Informations clés
Quel est le matériau du papillon pour la vanne papillon gaz 1141 SK ?
Le papillon est en inox jusqu'au DN 100, et en fonte GS au-delà.
Quelle est la pression de service maximale pour la vanne papillon gaz 1141 SK ?
La pression de service maximale pour la vanne papillon gaz 1141 SK est de 5 bar.
Quelle est la température maximale de fonctionnement pour la vanne papillon gaz 1141 SK ?
La température maximale de fonctionnement pour la vanne papillon gaz 1141 SK est de 60°C.
