Fiche technique

Vanne murale 3 côtés RSG Flex 1000 à 1200
Étanchéité 3 côtés

E.S.T.H.I – 8, Rue Jean Baptiste Clément, 69100 VILLEURBANNE - Tel +33(0) 4 78 95 09 74 - www.esthifrance.com

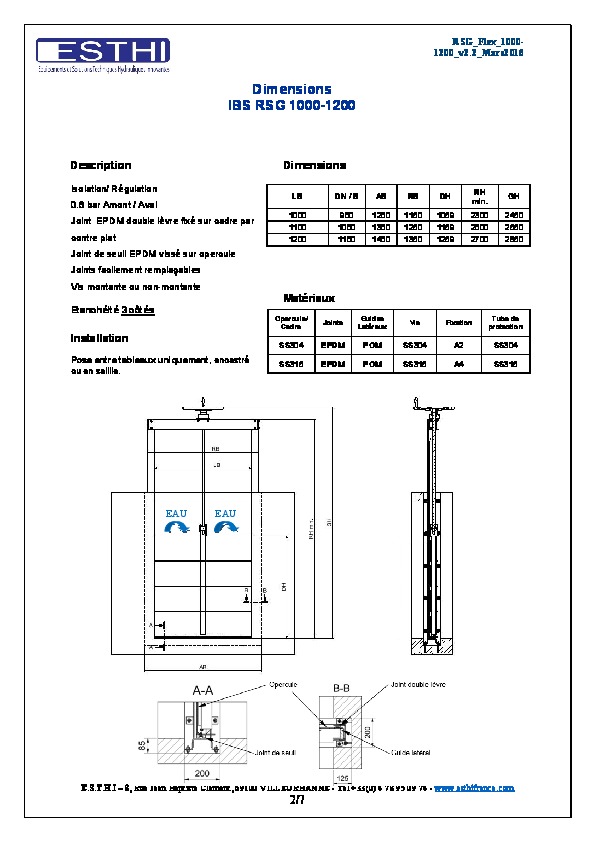

Dimensions

IBS RSG 1000-1200

• Isolation/Régulation
• 0.6 bar Amont / Aval
• Joint EPDM double lèvre fixé sur cadre par contre-plat
• Joint de seuil EPDM vissé sur opercule
• Joints facilement remplaçables
• Vis montante ou non-montante
• Étanchéité 3 côtés

Dimensions

Matériaux

• Opercule/Cadre: SS304/SS316
• Joints: EPDM
• Guides Latéraux: POM
• Vis: SS304/SS316
• Fixation: A2/A4
• Tube de protection: SS304/SS316

Installation

Pose entre tableaux uniquement, encastré ou en saillie.

Complément Vannes murales

Lexique

• 1. Glissières latérales
• 2. Opercule
• 3. Cadre inférieur
• 4. Transverse
• 5. Noix de vis
• 6. Vis
• 7. Rallonge de vis
• 8. Guide vis
• 9. Renfort de glissière
• 10. Colonnette
• 11. Type de manœuvre
• 12. Platine de fixation colonette

Types de pose

• Pose en saillie dans tableau
• Pose encastré dans tableau

Types de pose du cadre

• Encastré dans seuil
• En applique
• Au sol

Types de pose des glissières

• Encastre dans tableau
• En saillie dans tableau

Complément Vannes IBS-RPS

Types de modèle

• Le sens de mouvement et la position de la vis ainsi que le transfert de charges lors des manœuvres sont pris en compte pour la détermination de 4 types de modèles et 2 catégories.
• Cadres avec transverses: Le modèle 1 défini une vis non-montante et le modèle 2 défini une vis montante. Lors des manœuvres, tous deux transmettent la charge à la transverse supérieure qui est fixée aux glissières latérales.
• Cadres ouverts: Le modèle 3 défini une vis non-montante et le modèle 4 défini une vis montante. Lors des manœuvres, tous deux transmettent la charge à une pièce indépendante du cadre (guide vis, colonnette, rallonge,…)

Type de manœuvre

Manuelle

Carré de fontainier 30x30mm

• Actionnable à l’aide :
• d’un T de manœuvre équipé d’un carré femelle 30x30mm
• d’une manivelle équipée d’un carré femelle 30x30mm
• d’un volant démontable

Volant manuel
Matériau : Aluminium

Automatique

• Electrique avec servo moteur…
• … à actionneur Pneumatique
• …à actionneur Hydraulique

Accessoires

• Colonnette
• Montage au sol
• Montage mural
• Matériaux Inox 304 ou 316

• Platine de fixation colonnettes
• Montage au sol
• Montage mural

• Guide tige
