Stabilisation de la turbidité sur eau brute froide par optiques chauffées conformes ISO 7027

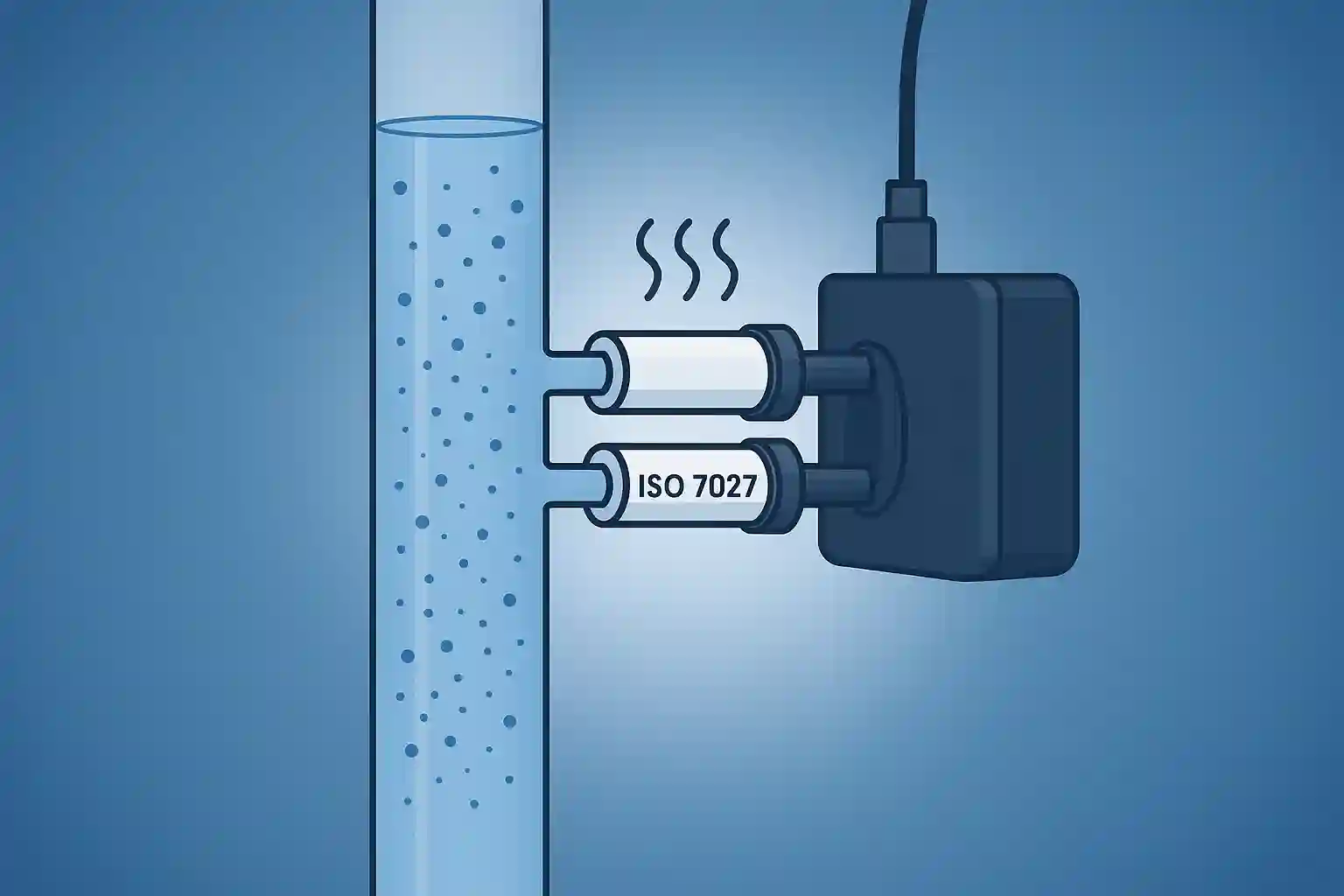

Dans les filières d'eau potable, la mesure en ligne de turbidité sur eau brute froide peut devenir instable a cause de la condensation dans la cellule optique et des microbulles (degazage, turbulences). Ces perturbations entrainent des fluctuations a bas niveaux, des alarmes intempestives et un pilotage moins fiable de la clarification et de la filtration. La solution de SWAN repose sur le moniteur AMI Turbiwell 7027 W LED : nephalometrie ISO 7027 avec optiques chauffees, degazage amont et controle du debit echantillon.

Contexte et problematique (cas d'application)

Type d'installation concernee

Ce cas d'application vise les exploitants et integrateurs de filieres de traitement d'eau de surface (eau potable) qui instrumentent l'eau brute en continu (suivi de la qualite d'entree, optimisation de la clarification, surveillance de la filtration, strategie de derive/ajustement).

Probleme rencontre : instabilite de la turbidite sur eau brute froide

Sur une eau brute sensiblement plus froide que l'ambiance, deux mecanismes degradent frequemment la stabilite et l'exploitabilite de la mesure nephalometrique :

• Condensation (buee) dans la zone photometrique : de la buée sur le chemin optique provoque une diffusion parasite, d'ou des fluctuations et une derive apparente de la turbidite.
• Microbulles et degazage (variations de pression, turbulences, prises d'air) : les bulles diffusent la lumiere et creent des pics, avec un impact particulier aux faibles turbidites.

Impacts operationnels et risques

• Interpretation operateur compliquee : incertitude sur la tendance reelle (evolution de la qualite d'eau brute vs artefacts de mesure).
• Alarmes intempestives et pertes de temps d'exploitation (acquittements, investigations, deplacements).
• Pilotage degrade du traitement : reglages moins robustes (coagulant, polymeres, filtration), decisions de derive ou d'ajustement moins fiables.
• Repetabilite dependante de l'hydraulique : les variations de debit echantillon, l'encrassement et l'etat des surfaces optiques accentuent l'instabilite et la derive.

Solution SWAN : nephalometrie ISO 7027 stabilisee par optiques chauffees, degazage et controle du debit

Principe de la reponse apportee

Pour fiabiliser la mesure continue de turbidite sur eau brute froide sujette a condensation et microbulles, SWAN propose une chaine de mesure basee sur un nephalometre conforme ISO 7027 integrant :

• Optiques chauffees pour limiter la condensation dans la zone optique et stabiliser le signal.
• Mesure sans contact afin de reduire l'encrassement des surfaces optiques et maintenir la stabilite metrologique dans le temps.
• Option degazeur echantillon en amont pour reduire l'effet des microbulles et du degazage sur la diffusion lumineuse.
• Option debitmetre echantillon pour surveiller le debit (parametre cle de repetabilite) et detecter rapidement colmatage, variation de pression ou vanne partiellement fermee.

Produit mis en oeuvre

La solution s'appuie sur le moniteur AMI Turbiwell 7027 W LED, nephalometre pour mesure automatique et continue, conforme ISO 7027, avec systeme optique sans contact et chauffe pour eviter la condensation. La plage de mesure couverte est 0,000 a 200 FNU/NTU (etalonnage usine a la formazine).

Pourquoi cette configuration repond au besoin (benefices techniques)

• Reduction des erreurs par condensation : le chauffage des surfaces optiques diminue la formation de buée et limite la diffusion parasite.
• Stabilisation en basses turbidites : le degazage amont attenue les pics lies aux microbulles, critique lorsque l'on cherche une lecture exploitable a faible FNU.
• Repetabilite amelioree : le suivi du debit echantillon permet de separer un vrai evenement procede d'une perturbation hydraulique (colmatage, turbulences, prise d'air).
• Maintenance optimisee : le concept sans contact limite l'encrassement des surfaces optiques, reduisant les interventions et la derive associee.

Resultat attendu

L'ensemble optiques chauffees + degazage (option) + controle du debit (option) vise une mesure de turbidite robuste et exploitable en continu sur eau brute froide : moins de fluctuations artificielles, moins d'alarmes intempestives, et une meilleure fiabilite des decisions de pilotage des etapes de clarification et filtration.

Entreprise

Solution proposee par SWAN Instruments d'Analyses SARL.
