Traitement des bains de décapage HCl en traitement de surface par évapo-concentration (réduction des déchets liquides jusqu'à 95 %)

Dans les ateliers de traitement de surface, les bains de décapage à base d'acide chlorhydrique (HCl) se dégradent et génèrent des effluents très corrosifs, coûteux et risqués à stocker puis à évacuer. Pour réduire drastiquement les volumes de déchets liquides tout en récupérant un distillat réutilisable, TMW propose l'évapo-concentrateur ECOSTILL : une évapo-concentration à pression atmosphérique et basse température, adaptée aux effluents agressifs.

1) Problématique : bains de décapage HCl usés et effluents corrosifs en traitement de surface

Contexte industriel typique

Ce cas d'application concerne des ateliers de traitement de surface (décapage avant revêtement, préparation de surface, maintenance de pièces métalliques, etc.) utilisant des bains à base d'acide chlorhydrique (HCl). Avec le temps, ces bains se chargent en contaminants (sels, métaux dissous, particules, composés issus des réactions), perdent en efficacité et doivent être renouvelés. Les rinçages associés contribuent également au volume global d'effluents à gérer.

Problèmes rencontrés sur le terrain

• Augmentation rapide des volumes d'effluents dangereux (bains usés + eaux de rinçage) et donc des coûts de gestion, de stockage et de transport.
• Effluents fortement corrosifs : risque de corrosion accélérée des équipements (cuves, tuyauteries, bacs de rétention), risques de fuites, et contraintes HSE renforcées.
• Risque opérationnel : interruptions de production lors des vidanges/évacuations, complexité logistique, variabilité des flux.
• Traitement externe coûteux : plus le volume est élevé, plus la facture d'élimination/traitement augmente, avec un impact direct sur le coût de revient de l'atelier.

Objectifs techniques attendus

• Séparer l'eau sous forme d'un distillat réutilisable dans l'atelier (selon compatibilité process).
• Concentrer la fraction polluée pour réduire les volumes de déchets et sécuriser l'élimination.
• Utiliser une technologie compatible avec des effluents agressifs (HCl, milieux chlorurés, solutions corrosives), avec une exploitation continue et une maintenance limitée.
• Limiter la sensibilité à l'encrassement et conserver une performance stable sur des effluents évolutifs.

2) Solution : évapo-concentration basse température à pression atmosphérique avec ECOSTILL (TMW)

Principe de traitement proposé

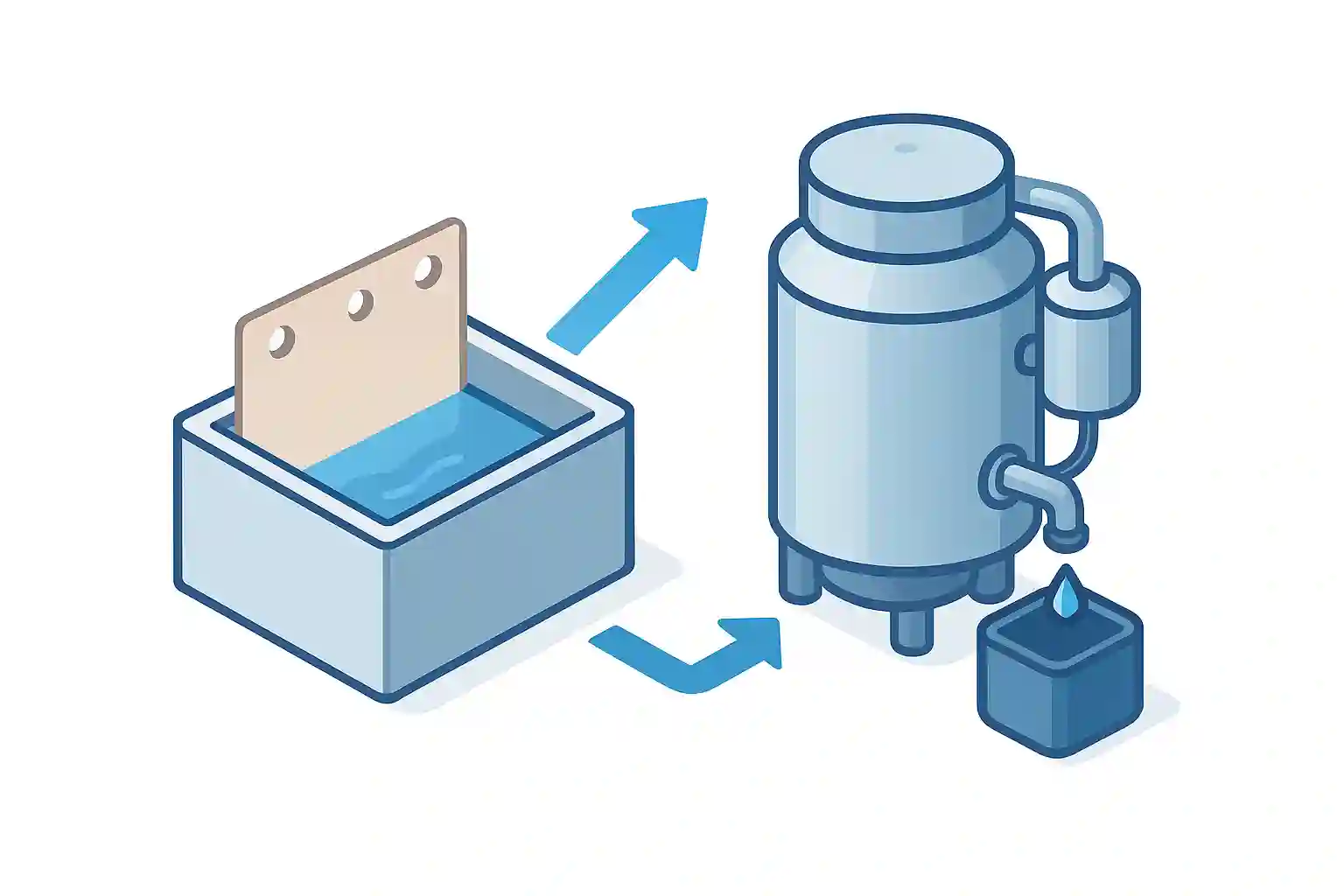

La réponse consiste à mettre en place une évapo-concentration basse température à pression atmosphérique afin de séparer :

• un distillat (phase eau) pouvant être réutilisé dans le procédé lorsque cela est pertinent,
• un concentrat (phase chargée) fortement réduit en volume, plus simple à stocker et à évacuer dans une filière adaptée.

Équipement mis en avant

L'évapo-concentrateur ECOSTILL de TMW est un évaporateur à circulation forcée utilisant la technologie MHD, conçu pour fonctionner à pression atmosphérique et à basse température. Sa conception en plastique vise une meilleure compatibilité avec les environnements corrosifs et contribue à réduire les exigences de maintenance liées à la corrosion.

Pourquoi ECOSTILL est adapté aux bains HCl usés en traitement de surface

• Compatibilité effluents corrosifs : conception plastique orientée résistance à la corrosion pour les effluents agressifs.
• Réduction de volume jusqu'à 95 % : objectif de diminution très significative des volumes à expédier en déchets liquides, avec impact direct sur les coûts logistiques et de traitement.
• Fonctionnement à pression atmosphérique : architecture de procédé pensée pour une exploitation industrielle robuste.
• Intégration "plug and play" : raccordement possible sur des circuits existants (bains usés, rinçages, boucle effluents), afin de limiter les travaux et accélérer la mise en service.
• Pilotage à distance : facilite le suivi d'exploitation, la traçabilité opérationnelle et l'assistance, tout en réduisant les interventions sur site.
• Compatibilité multi-énergies : possibilité de valoriser différentes sources d'énergie (dont solaire, géothermique ou énergie résiduelle) selon le site et le schéma utilités.

Ordres de grandeur utiles au dimensionnement (selon configuration)

• Capacité de traitement : 1 a 100 m3/j (avec options pour volumes supérieurs sur demande, selon la fiche produit).
• Consommation énergétique indicative : 50 a 150 kWh/m3 (variable selon l'effluent, les conditions opératoires et l'intégration énergétique).

Résultats attendus pour un atelier de décapage HCl

• Réduction des tonnages/volumes d'effluents à éliminer (cible jusqu'à 95 %), donc baisse des coûts récurrents.
• Récupération d'eau sous forme de distillat pour limiter les consommations d'eau neuve (selon exigences qualité du procédé).
• Amélioration de la maîtrise des risques : moins de volumes corrosifs stockés et manipulés, moindre exposition logistique.
• Exploitation plus continue : réduction des arrêts liés aux vidanges fréquentes et aux contraintes d'évacuation.

Points de vigilance (à qualifier projet)

• Qualité du distillat : à valider selon l'usage envisagé (rinçage, appoint process, utilités).
• Nature et concentration des contaminants : impact sur le facteur de concentration atteignable, la stratégie de purge et la filière d'élimination du concentrat.
• Schéma énergétique site : opportunité d'intégrer une source d'énergie résiduelle pour optimiser les coûts d'exploitation.

Pour en savoir plus sur l'équipement : ECOSTILL (TMW) sur FranceEnvironnement. Pour découvrir l'entreprise : TMW sur FranceEnvironnement.
